MobilArm-Nano - GSM átjelző modul riasztóközpontokhoz

Riasztóközpontokba SMS és hanghívás alapú átjelzésre

Programozható tesztkóddal, élesítési és tiltási lehetőségekkel

USB-ról széleskörűen konfigurálható, és SMS-sel távolról is átprogramozható

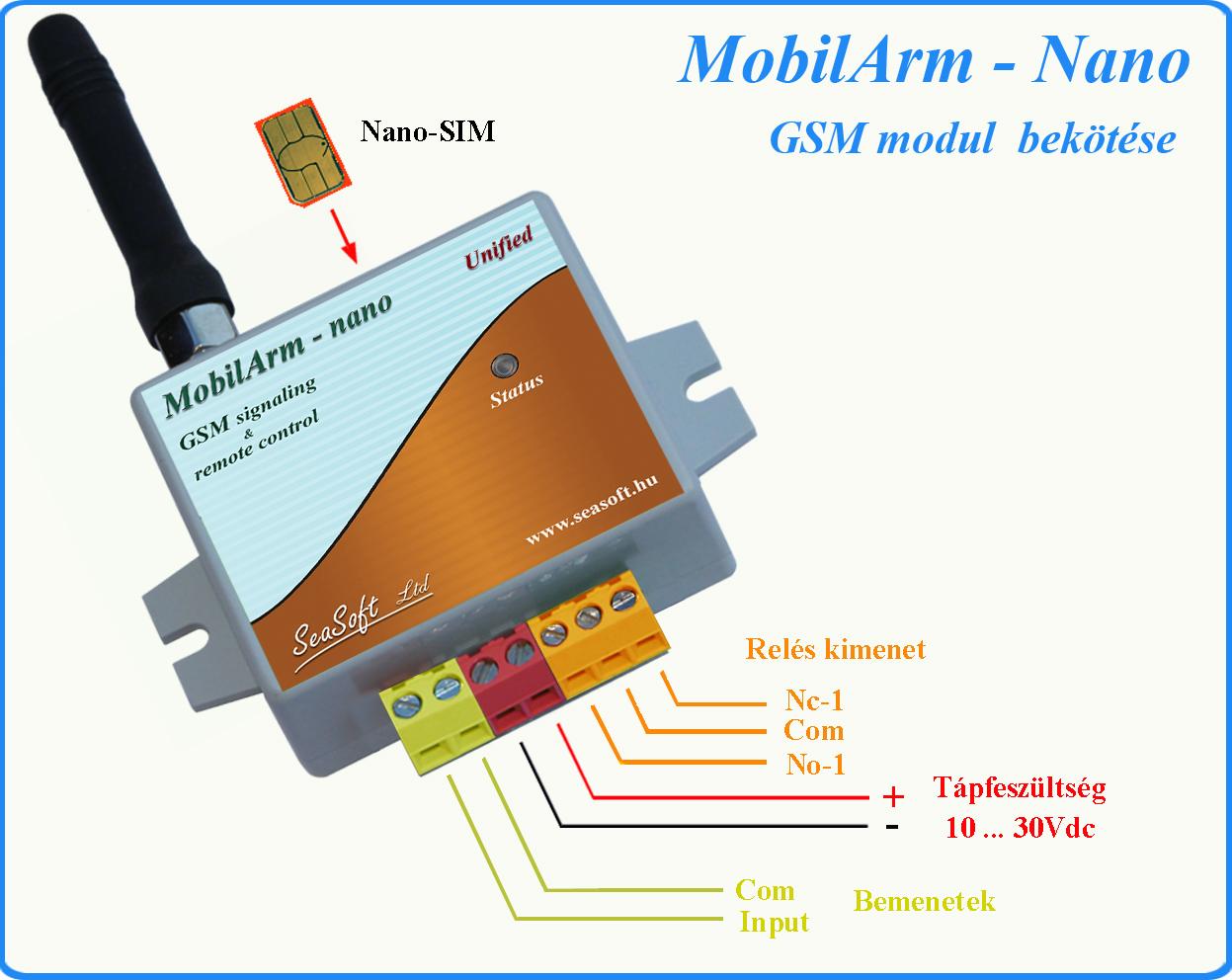

Feszültségmentes kontaktusos bemenet, 1 db egyszerű tranzisztoros kimenet

Riasztóközpontokban elhelyezhető, bármely SIM kártyával üzemel

Szolgáltató és SIM kártya független GSM modullal

Lakásokban, nyaralókban, külső létesítményekben GSM átjelzőként

Mágneses talpas, vagy rövid bot antennával

Riasztóközpontok akkumulátorára köthető, akkufesz figyeléssel

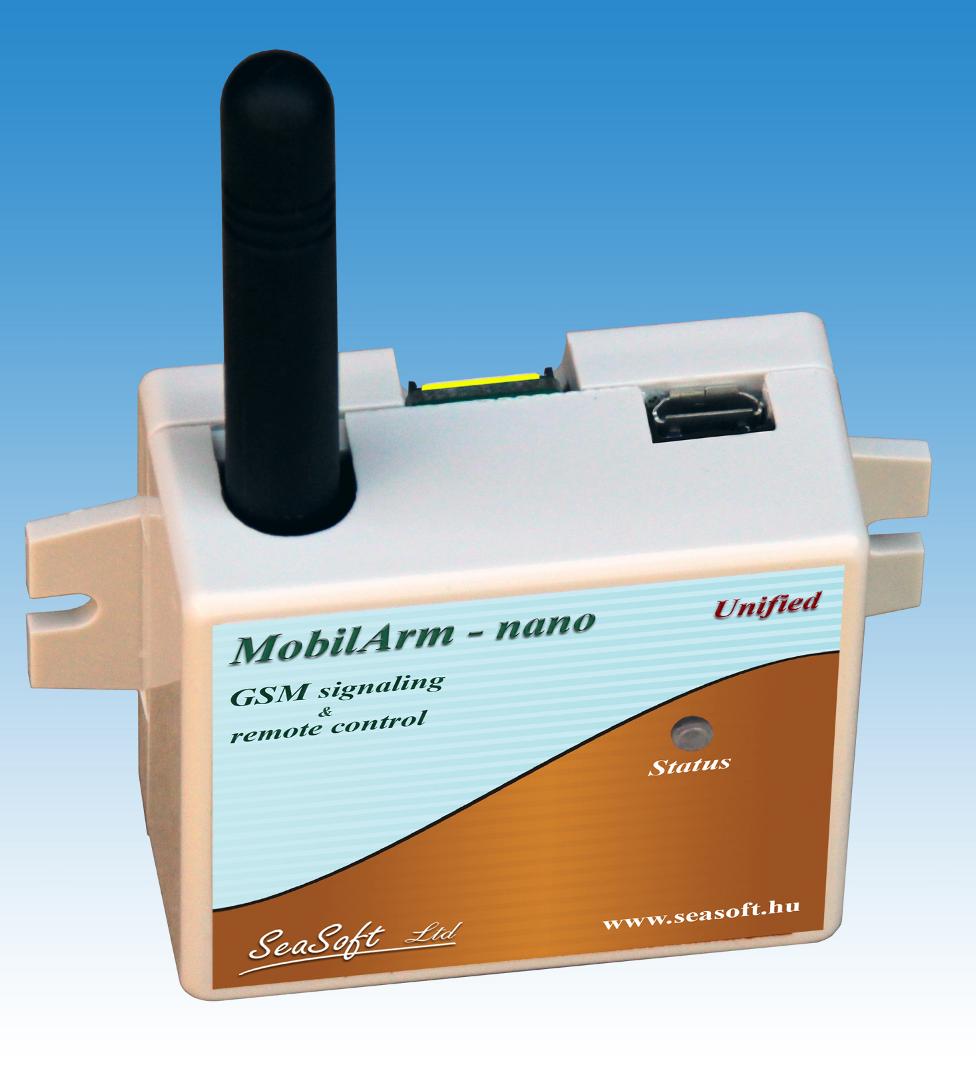

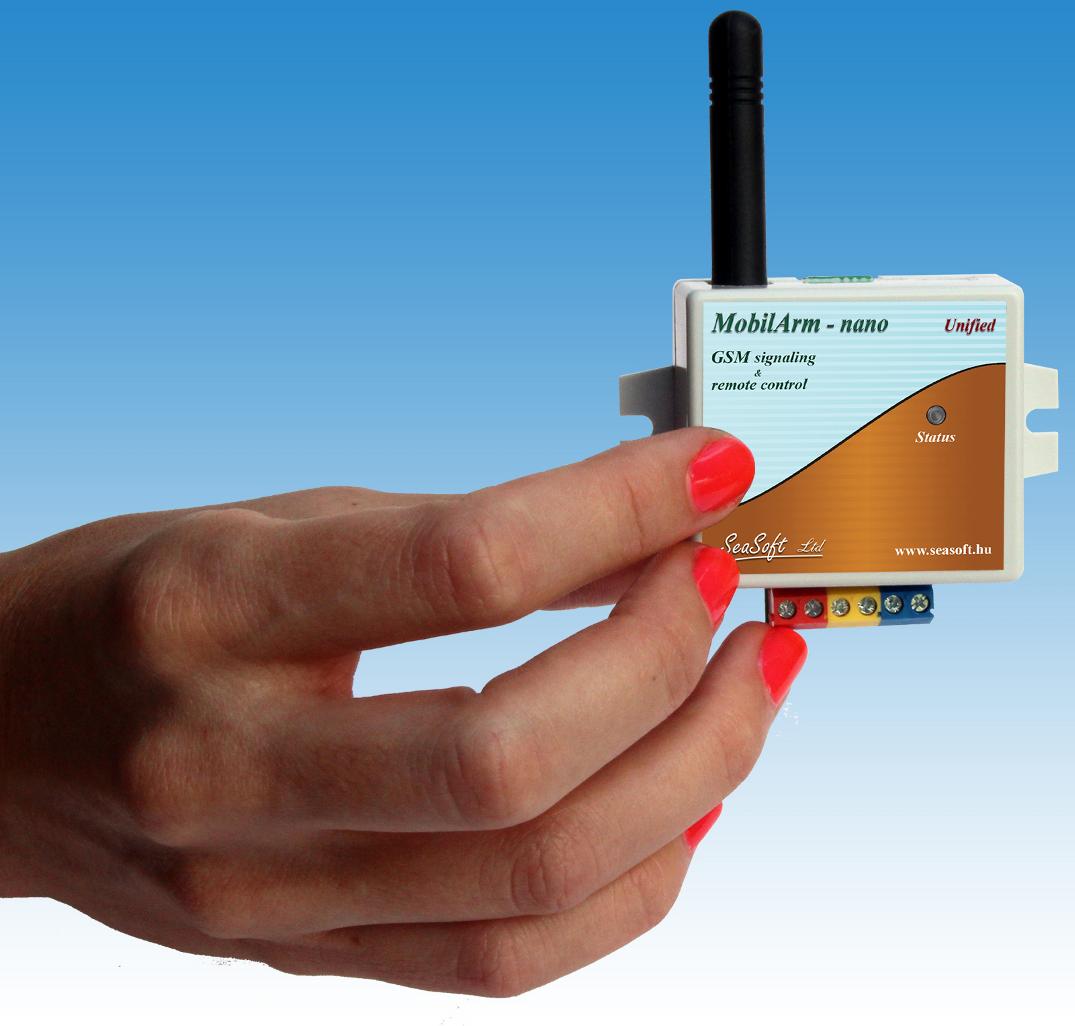

A MobilArm-Nano biztonságtechnikai riasztóközpontok távjelzésre és távkapcsolásra fejlesztett GSM hívó modul, a MobilArm-1 GSM hívó korszerűbb utód terméke. Bemenete feszültségmentes kontaktusra aktiválódik, és egyszerű tranzisztoros kimenettel rendelkezik. Saját szoftverével laptopról vagy asztali számítógépről programozható, letölthető, kiolvasható. A modul a bemenetek megváltozásáról a felhasználót az általa tetszőleges tartalomra előre programozott SMS-ben értesíti. Ezenkívül egy-egy (felhasználó által programozott tartalmú) SMS-sel, vagy a hívószám felismerésen alapuló ingyenes rácsengetéssel a tranzisztoros kimenet állapota változtatható. A családi használatra javasolt GSM pager max. 4 telefonszámra programozható fel, így egy-egy SMS is max. 4 telefonra küldhető el. Magáncélú felhasználásra tervezett biztos működésű, jó ár-érték arányú GSM távjelző és távirányító egységként, otthoni felhasználásra és kiegészítő biztonságtechnikai jelző és távműködtető eszközként használható. Tápfeszültsége 10-15V egyenfeszültség, min. 500mA terhelhetőséggel. Javasoltan riasztóközpont akkumulátoráról üzemeltetendő.

A GSM hívó digitális bemenete és tranzisztoros kimenete max. 32 karakter hosszúságú névvel elnevezhető. Hasonlóan a kimenetek ki- és bekapcsolását végző parancsokat is a felhasználó határozhatja meg. A kimenete típusa szabadon változtatható, lehet monostabil (kapcsoltatás után egy meghatározott idő elteltével automatikusan kikapcsol) vagy bistabil (a bekapcsolást és kikapcsolást külön paranccsal kell végeztetni). A GSM modul rendelkezik saját névvel a nagyobb számú modul egyidőben történő felügyelete esetére, valamint az események könnyebb azonosítása érdekében. A modulnak belső időzítője van, így a kimenet monostabil üzemmódban ráhívással indítva max. 100 óra időtartamra kapcsoltatható. A kimenet a ráhívást követően a megadott időtartam letelte után automatikusan kikapcsol, és visszaáll eredeti állapotába. Minden érvényes telefonszámhoz megadható, hogy a bemenetről indított riasztás melyik telefonra jelezzen SMS-sel. A modulok kétféle kivitelben készülnek, beépített kétnormás antennával, vagy 60cm-es RG-174-es koax kábelre szerelt SMA csatlakozós külső felcsavarozható mágnestalpas antennával.

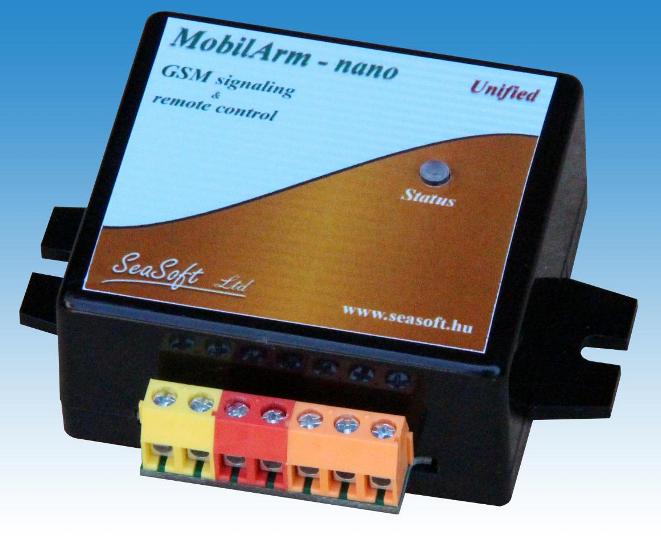

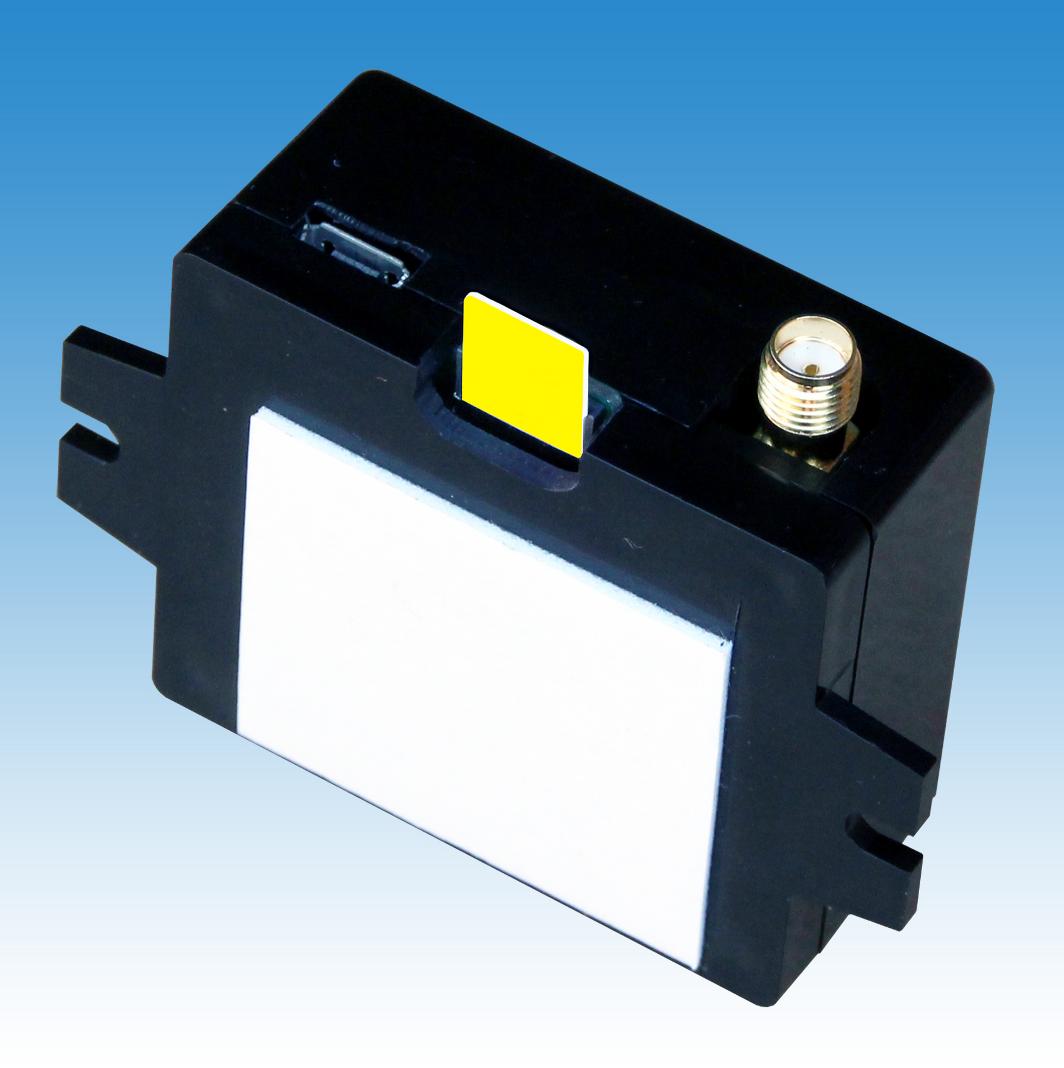

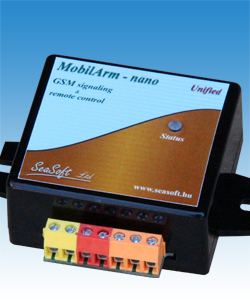

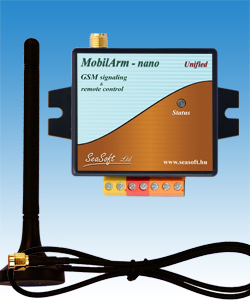

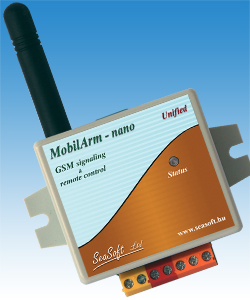

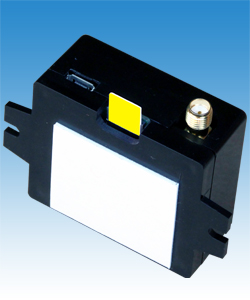

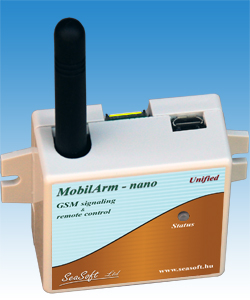

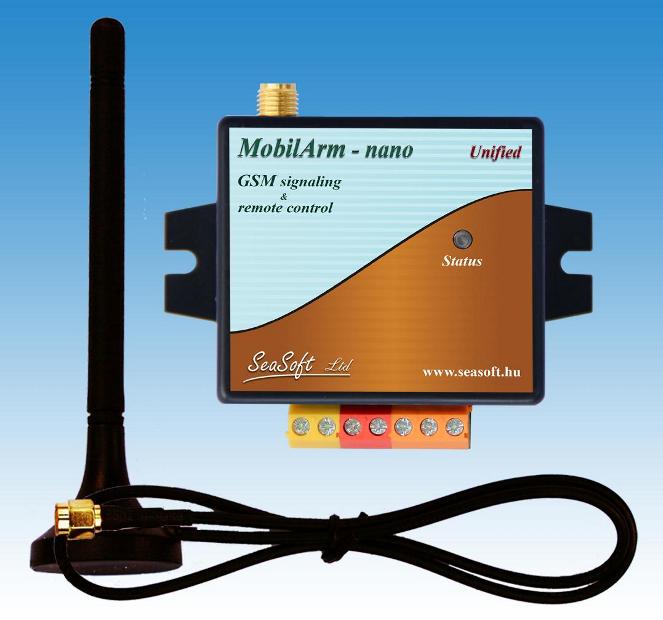

A MobilArm-Nano GSM riasztó modul szolgáltató független ipari GSM modullal, PIN-kód nélküli előfizetéses vagy feltöltős nanoSIM kártyával működik. A MobilArm-Nano biztonságtechnikai átjelző modulok a MobilArm készülék család egyszerűsített és legkisebb tagjai, melynek komplexebb típusa a MobilArm-Micro és az ipari felhasználásra szánt MobilSwitch széria, melyek tagjai több relés kimenettel vagy nagyáramú relés kimenetekkel, éstöbb digitális bemenettel rendelkeznek. A MobilArm-Nano szürke dobozba beépített antennás változatban, a MobilArm-Nano-a fekete dobozban külső mágnestalpas antennával vásárolható meg. Minden készüléknél az antenna és a letöltő szoftverünk tartozék. Az antenna a vásárláskor a készülék dobozában megtalálható, a Unified névre hallgató univerzális letöltő szoftver a www.seasoft.hu/letöltések.php menüpontban érhető el.

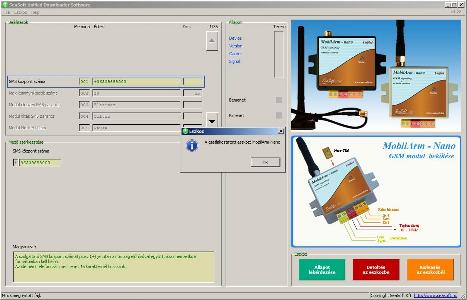

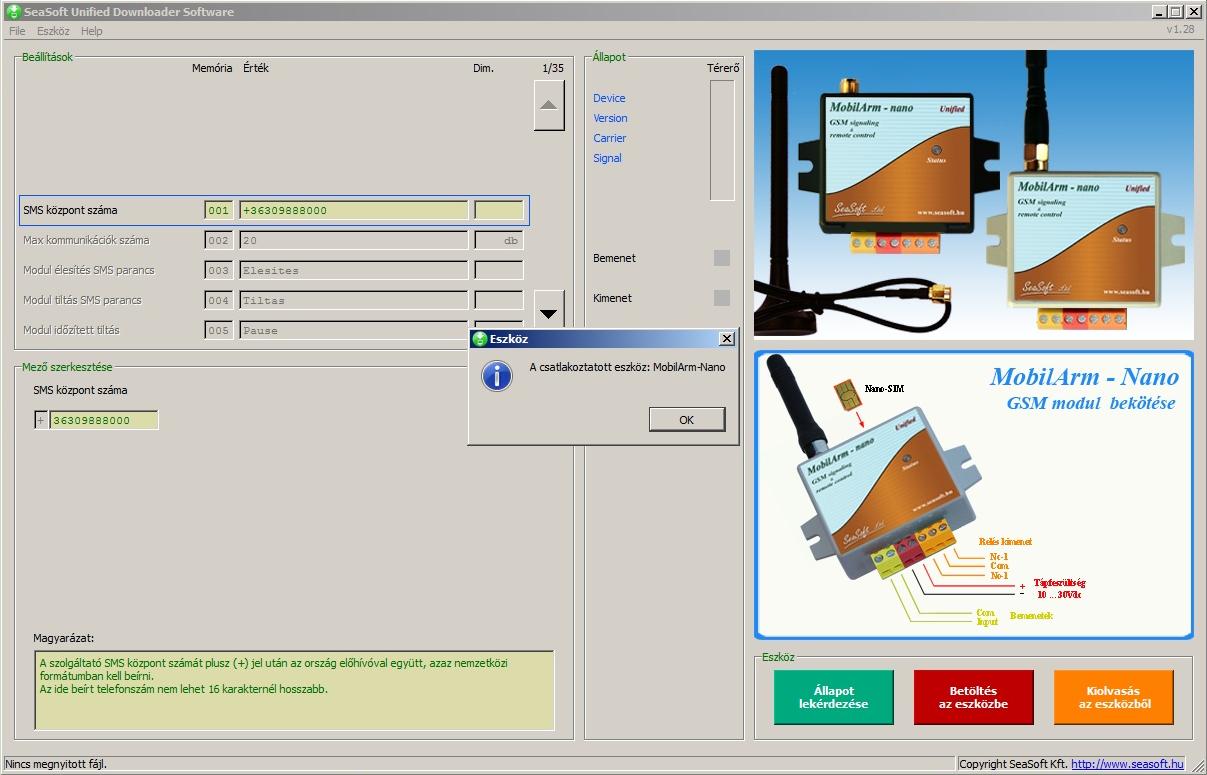

A MobilArm-Nano riasztóközpontokhoz használatos GSM átjelző felprogramozható, letölthető a Unified néven futó univerzális és ingyenes letöltõ szoftverünkkel, annak microUSB portján keresztül. A feszültség alá helyezett készüléket csatlakoztatva egy USB portra a Windows XP, Windows-7, Windows-8 vagy Windows-10 operációs rendszerek automatikusan felismerik a készüléket. A szoftver a teljes MobilSwitch / MobilArm / MobilGatet családot és elemeit felismeri és kezeli. Az eszközt rácsatlakoztatva a szoftver megkeresi és felismeri a modul típusát, melynek képe megjelenik a szoftverben a monitoron is. A hálózatra felcsatlakozott modul állapota, a ki-, és bemenetek, a GSM térerő, stb. lekérdezhetõ, az Állapot lekérdezése-re kattintással. A szoftverben a felhasználói beállításokat értelemszerűen, a memória helyek szakmailag értelmezhető kitöltésével kell beállítani. Javasolt a mezők gyári értékének (csak) átírása, a helyes szintaktika megtartása érdekében. A programozáskor a memória tábla minden mezejéhez alul magyarázó szöveg tartozik segítség képpen. Ügyeljünk a mezők helyes kitöltésére, mindenképpen kerüljük az ékezetes betűk, speciális karakterek használatát! Szoftverben a telefonszámokat mindig nemzetközi formátumban kell beírni.

A MobilArm-Nano GSM átjelző memória tartalom igény szerint szerkeszthető, a táblázat alapján kitöltött és elküldésre kerülendő üzenetek köre szabadon bővíthető vagy szűkíthető. A táblázat üzenetei kitölthetők bármely más nyelven is. Egyetlen korlátozás létezik: a 32 karakternél nem hosszabb ékezet nélküli memória tartalmak szabálya. A konfigurációs tábla minden eleme távolról is módosítható SMS-sel bármely dedikált telefonszámról. Minden memória helynek van száma, neve, tartalma, és dimenziója. Minden memória helyhez és funkcióhoz magyarázat is tartozik az alsó Magyarázat ablakban. A felhasználó a Mező szerkesztése ablakban csak a kurzor alatt lévő memória hely tartalmát tudja változtatni. A memória tartalma lehet szám vagy betű a memória jellegétől függően. Ha a jellegéből fakadóan az karakteres, akkor annak tartalma lehet tetszőleges nyelvű, de nem tartalmazhat ékezetes karakterek.

A memória tartalom igény szerint szerkeszthető, a táblázat alapján kitöltött és elküldésre kerülendő üzenetek köre szabadon bővíthető vagy szűkíthető. A táblázat üzenetei kitölthetők más nyelven is. Egyetlen korlátozás létezik: a 32 karakternél nem hosszabb ékezet nélküli memória tartalmak szabálya. A konfigurációs tábla minden eleme távolról is módosítható SMS-sel bármely dedikált telefonszámról. Minden memória helynek van száma, neve, tartalma, és dimenziója. Minden memória helyhez és funkcióhoz magyarázat is tartozik az alsó Magyarázat ablakban. A felhasználó a Mező szerkesztése ablakban csak a kurzor alatt lévő memória hely tartalmát tudja változtatni. A memória tartalma lehet szám vagy betű a memória jellegétől függően. Ha a jellegéből fakadóan az karakteres, akkor annak tartalma lehet tetszőleges nyelvű, de nem tartalmazhat ékezetes karakterek.

A MobilArm-Nano GSM átjelző megszerkesztett adatai elmenthetők file-ba az ellenőrizhetőség vagy módosíthatóság érdekében. Az adatok a modulba letölthetők és feltölthetők. Az adatletöltés, és felolvasás sikeres voltát a szoftverben egy-egy felugró ablak jelzi. A sikertelen le- vagy feltöltés, vagy a számítógép és az GSM eszköz közötti kapcsolati hiba egy-egy felugró ablakban szintén megjelenítésre kerül. A memória tartalom igény szerint szerkeszthető, a táblázat alapján kitöltött és elküldésre kerülendő üzenetek köre szabadon bővíthető vagy szűkíthető. A táblázat üzenetei kitölthetők más nyelven is. Egyetlen korlátozás létezik: csak 32 karakternél nem hosszabb ékezet nélküli tartalom kerülhet a memóriába. A konfigurációs tábla minden eleme távolról is módosítható SMS-sel bármely dedikált telefonszámról. Minden memória helynek van száma, neve, tartalma, és dimenziója.

A szolgáltató GSM hálózatára előzőleg már feljelentkezett modult a felprogramozás előtt célszerű lekérdezni, hogy ellenőrizhető legyen adott helyen a térerő mértéke.

Specifikációk:

Tápfeszültség tartománya:	10-15 Vdc	Frekvenciasáv:	900/1800MHz
Áramfelvétel elengedett relével:	46 mA	Kommunikáció:	SMS, voice
Áramfelvétel behúzott relével:	48 mA	Max. feszültség a bemeneten:	+6 V max.
Átlagos áramfelvétel (24 óra):	110 mA	Antenna csatl.:	SMA
Max. áramfelvétel:	260 mA	Üzemi hőmérséklet:	-30 ... +70 C

	Doboz magassága antenna nélkül:		55 mm
	Doboz magassága bot antennával:		88 mm
	Mágnestalpas antenna magassága:		110 mm
	Doboz szélessége rögzítő fülekkel:		64 mm
	Doboz szélessége rögzítő fül nélkül:		48 mm
	Doboz vastagsága:		24 mm
