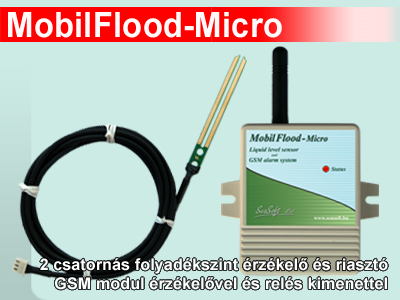

MobilFlood-Micro - 2 bemenetes alacsony/magas szintjelző és riasztó
Két bemenetes (alsó-felső) szintjelzésre
Nedvesedés és megemelkedett talajvízszint és belvíz jelzésére és riasztásra
Vízbetörés és magas vízszint riasztásra SMS-ben és hívással
Pincék, aknák, mélygarázsok nedvesedésére, kutak szintjelzés riasztására
Két különálló érzékelő bemenettel kétféle jelzésre alkalmas

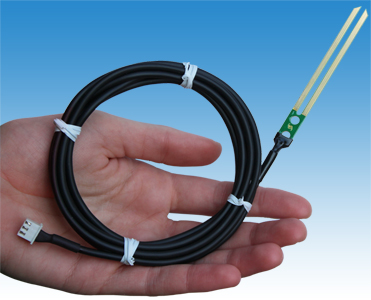

2m hosszú érzékelő szondával szerelve, 2. szonda opció max. 10m hosszban
Szolgáltató-független ipari GSM modemmel
Hálózat független, tetszőleges nanoSIM kártyával üzemeltethető
Dobozolt kivitel ráépített bot antennával, külső mágnestalpas antenna opcióval
A MobilFlood-Micro GSM modul egy speciális modul, mely kifejezetten pincék, alagsorok, mélygarázsok, kutak, vízaknák, medencék, tartályok, túlfolyók számára alacsony vízszint-, magas vízszint-, vízbetörés és megemelkedett talajvíz jelzés és riasztásra céljából került kifejlesztésre. Esővíz, termálvíz, talajvíz és egyéb állóvizek megjelenése vagy szintváltozása jelzésére alkalmas. 2 szonda bemenete van mely vízbe merülésekor, vagy annak megszűntekor SMS küldést és/vagy hanghívást kezdeményes. A felhasználó által számítógépről USB porton keresztül felprogramozott konfigurációval, telefonszámokkal működik. A MobilFlood-Micro GSM 4 mobilszámra programozható a modulba letöltött programja szerint. A GSM modul szolgáltató független, feltöltős vagy előfizetéses nanoSIM kártyával üzemel. Opcionálisan beállítható nyugtázás funkciója is van, mely ráhívással nyugtázható.

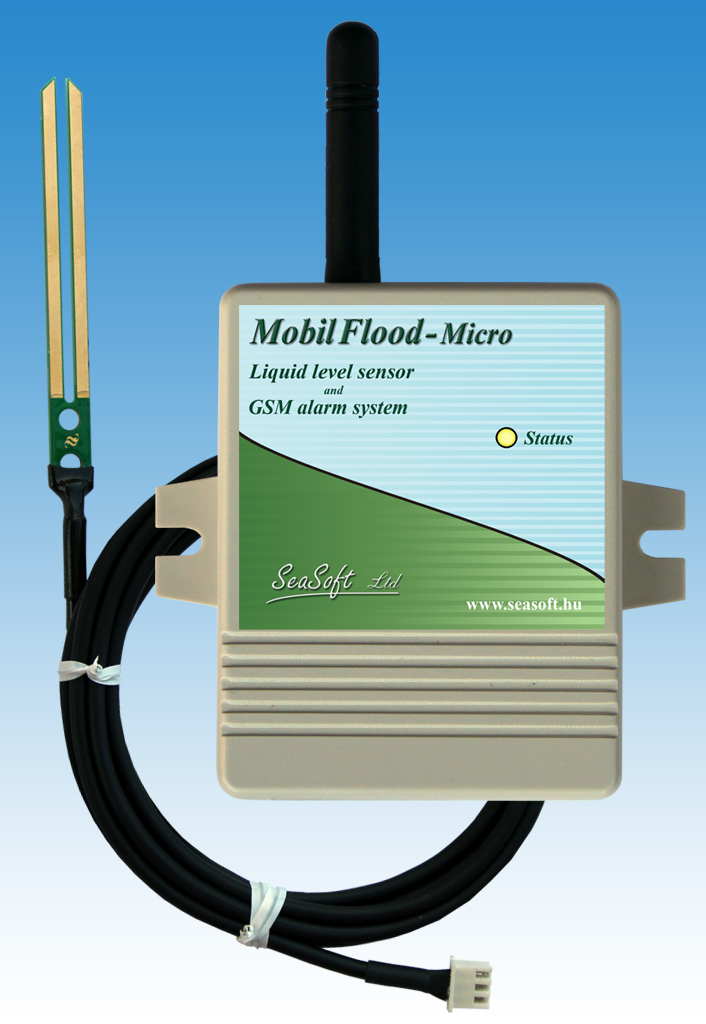

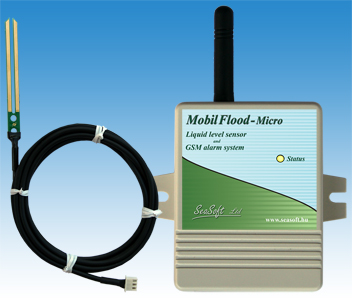

A MobilFlood-Micro műanyag rögzítőfüles dobozon piros-sárga-zöld színű LED dióda látható az állapot és térerő kijelzésre. Csak bedobozolt kivitelben készül. Egy kb. 2m hosszúságú koaxális kábelen egy 3 pólusú fehér csatlakozójú szondával és rászerelt belső-, vagy mágnestalpas külső antennával együtt kapható. Tápfeszültsége 10-30V egyenfeszültség, min. 500mA terhelhetőséggel. Javasolt fix 12V, -os 500mA -es vagy 1A-es fali dugasz tápegységről járatni. A szolgáltatótól érkező SMS-eket a beállításnak megfelelően adott telefonszámra továbbítja, illetve beállított életjel küldési funkcióval működése folyamatosan ellenőrizhető. A modul kétféle kivitelben készül, beépített kétnormás antennával, és RG-174-es SMA csatlakozós mágnestalpasantennával. A két szonda bemenete 2 külön szint jelzését teszi lehetővé. Ha a szondát eléri a vízszint, vagy a szint lecsökken a szonda szintje alá, elindul a jelzés, és a telefonszámokhoz rendelt tennivalók alapján kezdi az SMS küldést és/vagy a rácsengetést.

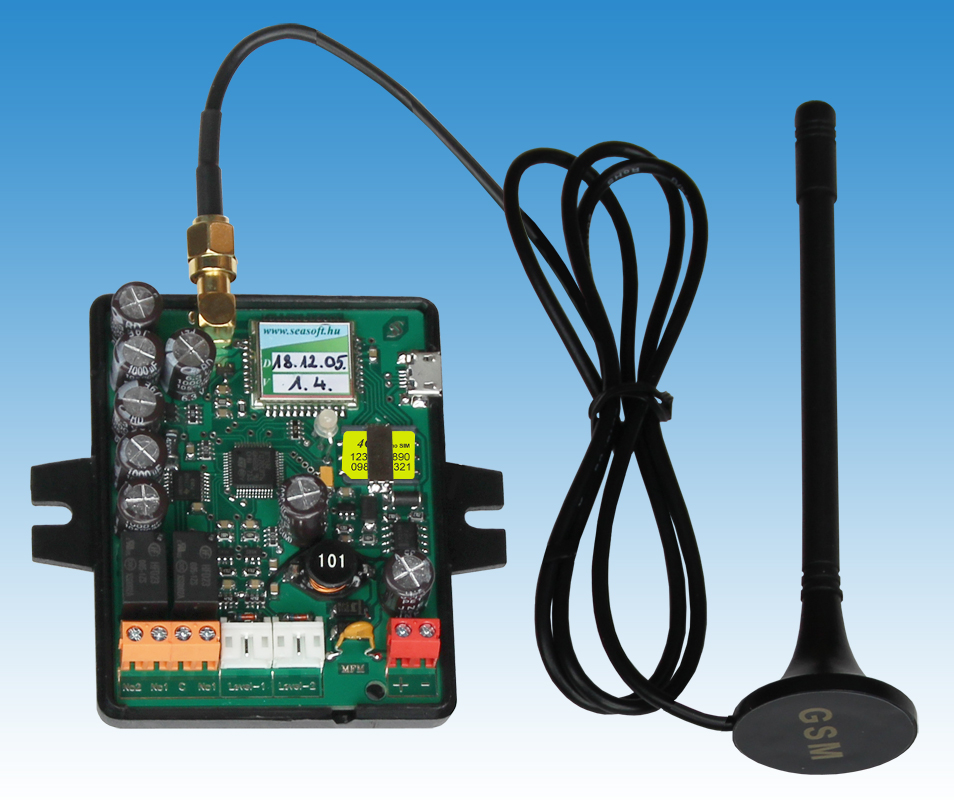

A bedobozolt kivitelű és független GSM modullal és beépített antennával szerelt verziója MobilFlood-Micro néven, a külső mágnestalpas antennával pedig MobilFlood-Micro-a néven rendelhető. Ingyenes letöltő szoftvere, és a modul leírása a www.seasoft.hu weblapunkról tölthető le. Moduljaink számítógépről microUSB csatlakozón keresztül konfigurálható Windows-7 (vagy annál frissebb) operációs rendszer alatt. A MobilFlood-Micro szolgáltató független ipari GSM modulal, hanghívásra és SMS küldésre egyaránt alkalmas előfizetéses és feltöltős nanoSIM kártyával működik.

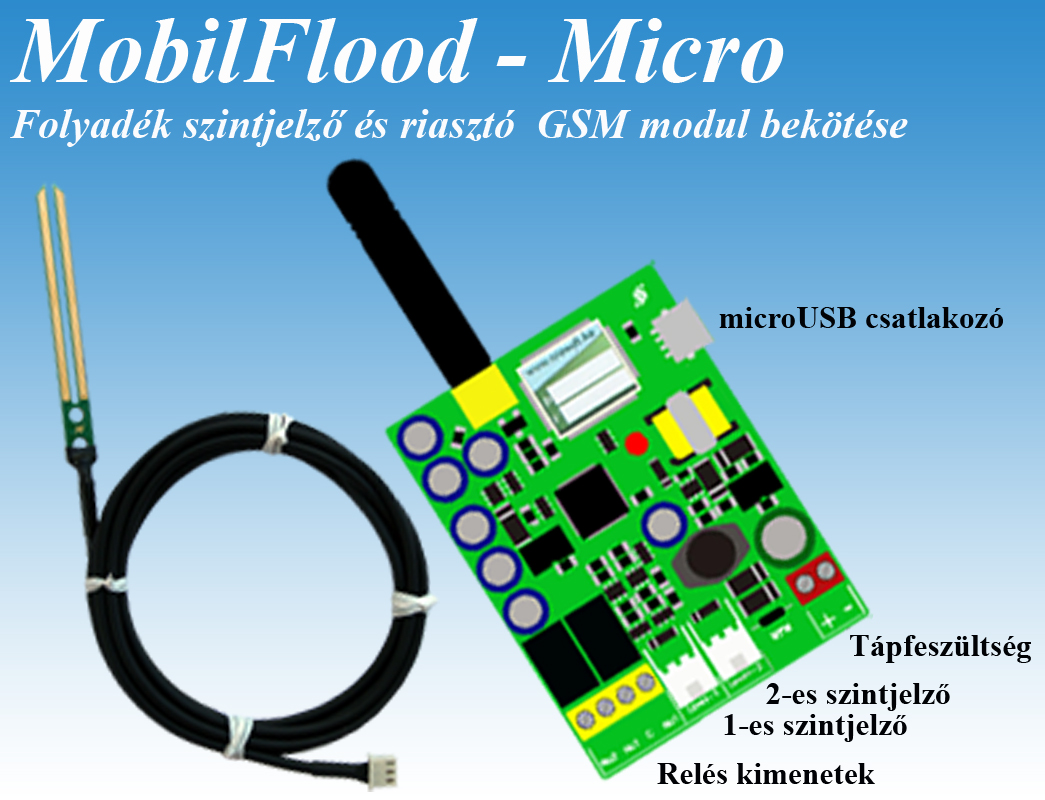

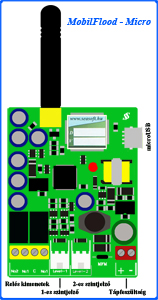

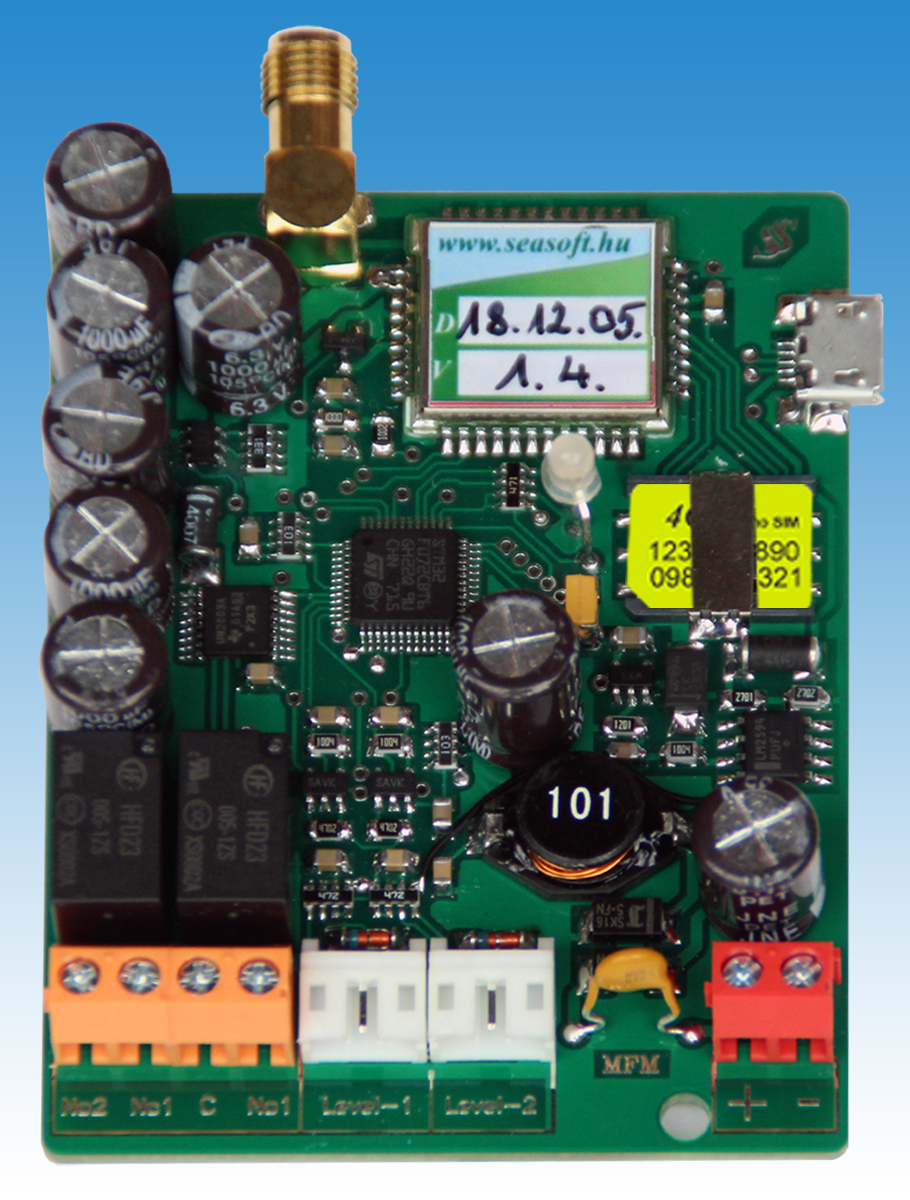

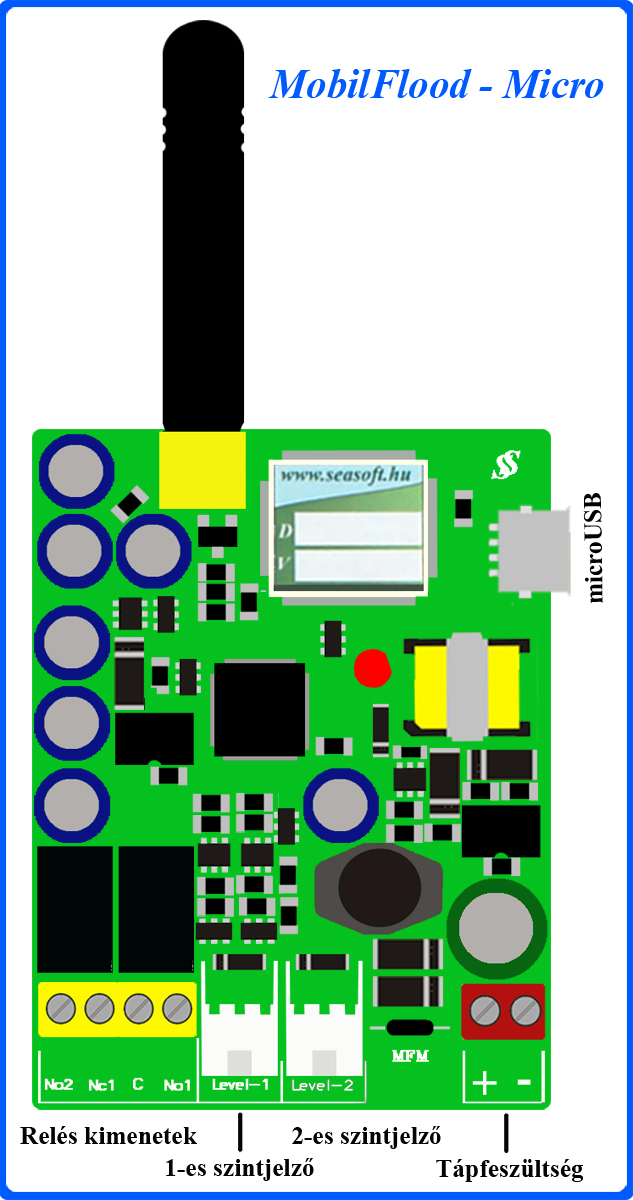

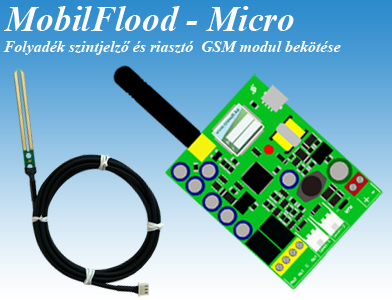

A MobilFlood-Micro piros sorkapcsaira +10-30Vdc egyen tápfeszültséget, és min. 500mA-es terhelhetőségű tápot igényel. Fordított polaritás ellen védett, így rossz bekütés esetén sem hibásodik meg. A két bemenete zavarvédett, de a szondán kívül más eszköz, vagy külső feszültség rájuk nem kapcsolható. Az 1. sz. relés kimenete kisáramú egyáramkörös NO-NC típusú, a 2.sz. relé csak NC típusú. Terhelhetőségük max. 48V-on legfeljebb 1A lehet. A SIM kártya foglalat szabványos nanoSIM, és microUSB csatlakozón keresztül programozható, tölthető le, olvastatható fel a számítógépre a modul aktuális beállítása, pillanatnyi állapota, és minden felhasználói paramétere.
A hálózatra felcsatlakozott modul állapota, a ki- és bemenetek, a GSM térerő, stb. lekérdezhető az Állapot lekérdezése -re kattintással. A szoftverben a felhasználói beállításokat értelemszerűen, a memória helyek szakmailag értelmezhető kitöltésével kell beállítani. A programozáskor a memória tábla minden mezőjéhez alul magyarázó szöveg tartozik segítségképp. Mindig ügyelni kell minden mező szakmailag és szintaktikailag helyeskitöltésére. A megszerkesztett adatok elmenthetők egy-egy file-ba az ellenőrizhetőség vagy módosíthatóság érdekében. Az adatok a modulba letölthetők, feltölthetők. Az adatletöltés, és felolvasás sikeres voltát a szoftverben egy-egy felugró ablak jelzi. A sikertelen le- vagy feltöltés, vagy a számítógép és a GSM eszköz közötti kapcsolati hiba egy-egy felugró ablakban szintén megjelenítésre kerül.
A MobilPhase-Nano a modulra különféle kötött formátumú SMS parancsok küldhetők, melyek végrehajtódnak. Ezekkel a modul távolról lekérdezhető, vezérelhető és átprogramozható akár minden paramétere is. A parancsok szigorúan kötött formátumúak, melyeket a modul felprogramozásakor a felhasználó határozhat meg. A válasz SMS minden esetben tartalmazni fogja a modulra jellemző pillanatnyi állapotot, a térerőt, a bemenetek és akimenetek állapotát, és a modul passzív-aktív státuszát.
A lehetséges SMS parancsokok közül egynéhány:
-
Lekérdező SMS parancs: #?*
Válasz SMS: MobilFlood-Micro Ver:1.22 T-MobileH Rssi:4 Ubat:13.0V A:1, 00:10:00 Felso szint:0 Alsó szint:1 Szivattyu:1 Lampa:0
| ahol: | Ver.: 1.22 | firmware neve | Rssi:4 | a térerő értéke |
| 00:10:00 | letiltási idő riasztás után | Szirena:0 | Relés kimenet állapota | |
| T-MobileH | a szolgálató neve | A:1 | a modul aktív/passziv(1/0) | |
| Felso szint:0 | a felső szintjelző állapota | Also szint:0 | az alsó szintjelző állapota | |
| Szivattyu:1 | az 1-es kimeneti relé bekapcsolva | Lampa:0 | a 2-es kimeneti relé kikapcsolva |
- Kimenet állító parancs: Kikapcsol
(029 memóriahely)
Válasz SMS: MobilFlood-Micro Ver:1.22 T-MobileH Rssi:4 Ubat:13.0V A:1, 00:10:00 Felso szint:0 Alsó szint:1 Szivattyu:0 Lampa:0
ahol: Szivattyu:0 vagyis a szivattyu kikapcsolt.
- Memóriahely átprogramozása SMS-ben: *022#Talajviz*
ahol: 022 - memóriahely, mely tartalma átíródik az SMS-sel
Talajviz - az új memória tartalom (új neve lesz)
- Memóriatartalom lekérdezése SMS-ben: *022#?*
Válasz SMS: *022#Talajviz (a fentebb átprogramozott név)
Specifikációk:
| Tápfeszültség DC: | 10-30 Vdc |
| Tápfeszültség AC: | 0 Vac |
| Nyugalmi áramfelvétel: | 22 mA |
| Áramfelvétel behúzott relékkel: | 52 mA / fázis |
| Átlagos áramfelvétel (24 óra): | 38 mA |
| Max. áramfelvétel: | 180 mA |
| Frekvenciasáv: | 900/1800MHz |
| Kommunikáció: | SMS, voice |
| Üzemi hőmérséklet: | -30 és +70 C között |
| Doboz magassága: | 78 mm |
| Doboz szélessége: | 57 mm |
| Doboz vastagsága: | 21 mm |
