MobilTherm-2mC - DIN sines GSM hőfokriasztó, nagyáramú távkapcsoló modul belső akkuval
Kerskedelmi és vendéglátóipari létesítmények számára
Gyógyszertárak, laborok, konyhák és éttermekbe hőtők leolvadás- és magashőfok riasztására
Ipari környezetben keltetők, szárítók, fóliaházak, stb. alacsonyhőfok riasztásra
Nagyáramú relés kimenettel és kontaktusos bemenettel, belső akkumulátorral
Áruházak, éttermek, cukrászdák élelmiszer hűtői és fagyasztói távfelügyeletére
Ipari klíma-, hűtő-, fűtő, szellőző rendszerek távjelzés-, távindítás-, és hőfokriasztásra
Kommunikációs, meteorológiai és lakó konténerek hőmérséklet riasztására
Gépkocsik, lakókocsik és lakóautók hőmérséklet ellenőrzésére
Külső és belső hőmérőkkel, bot- vagy mágnestalpas antennával
Hálózat-, szolgáltató- és SIM-kártya független modul, kétféle antennával

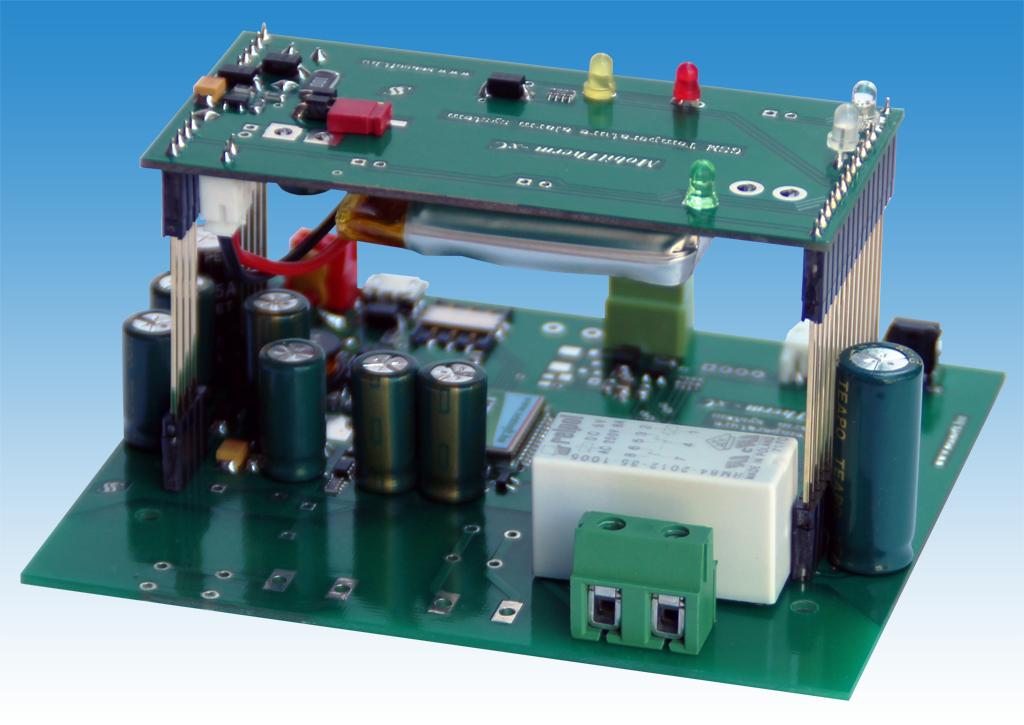

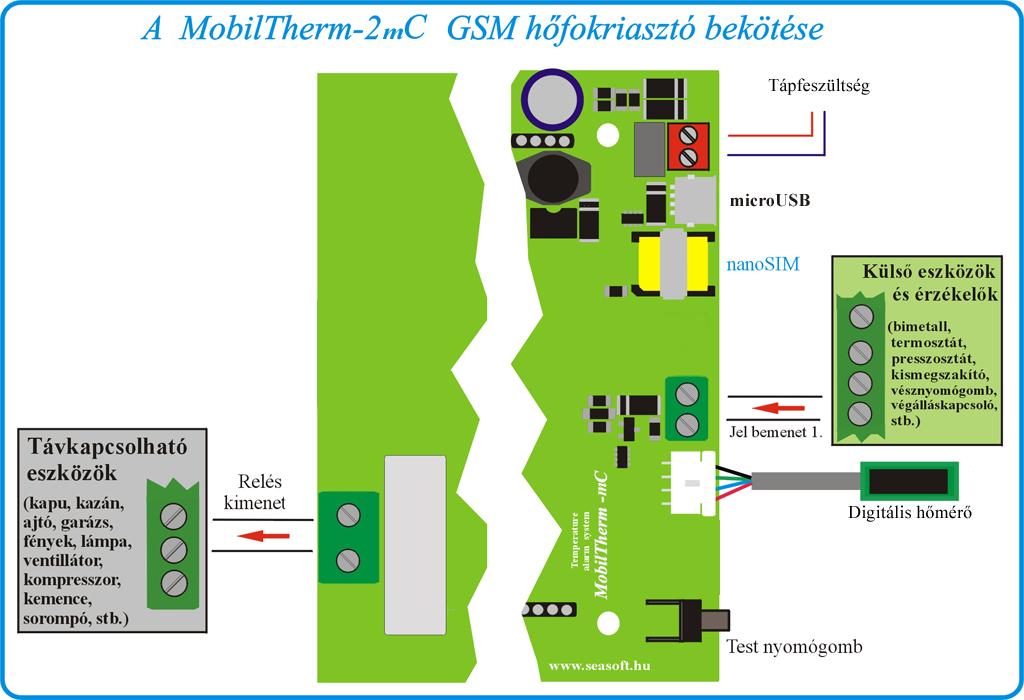

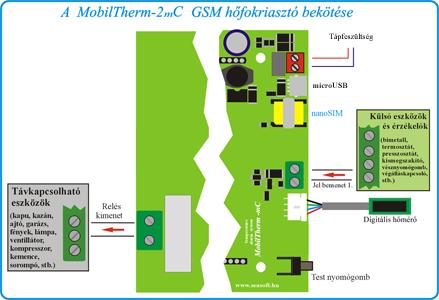

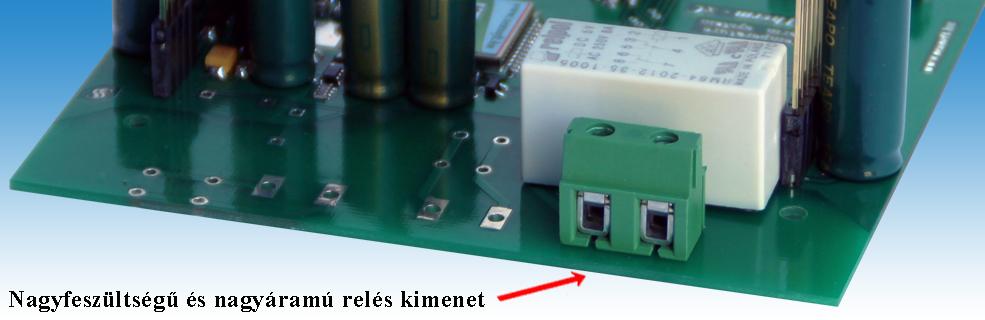

A MobilTherm-2mX távmérésre, távjelzésre és távműködtetésre kifejlesztett ipari GSM alapú, nagyáramú hőfokjelző és hőfokriasztó modul "C"sines kiépítésben. A GSM modul belső Lythium-polimer akkumulátorral,külső digitális hőmérővel, záró kontaktusra aktiv bemenettel és egyáramkörös nagyfeszültségű és nagyáramú, 230V 8A-es relés kimenettel rendelkezik. Rrelés kimenete SMS-sel kapcsoltatható ki- és be bistabil (csak újabb SMS-re változó) állapotba, vagy monostabil állapotba, azaz egy parancs SMS hatására adott időre meghúzattatható, mely idő letelte után ez a relé automatikusan kikapcsol. A modulhoz csatlakoztatható max. 10 méter hosszú digitális hőmérő -50C és +50C fok között mér. A beállított alsó és felső hőmérsékleti határokat átlépve a felprogramozott felhasználói telefonszámokra értesítést fog küldeni. A digitális bemenet változásairól szintén küld SMS-t. A felhasználók a hőmérsékleti riasztásról vagy bemenet változásokról beállított tartalmú SMS-ben és/vagy telefonhívással értesülnek. A relék NO és COM kimenetei (záró és közös kontaktus) van kivezetve, így a fogyasztók alapállapotban kikapcsoltak, és a relé meghúzásával bekapcsolhatók.

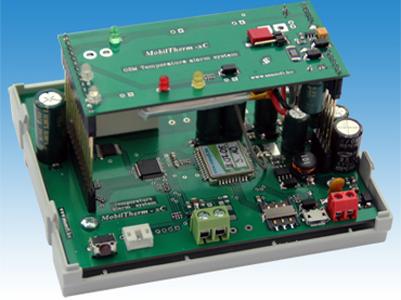

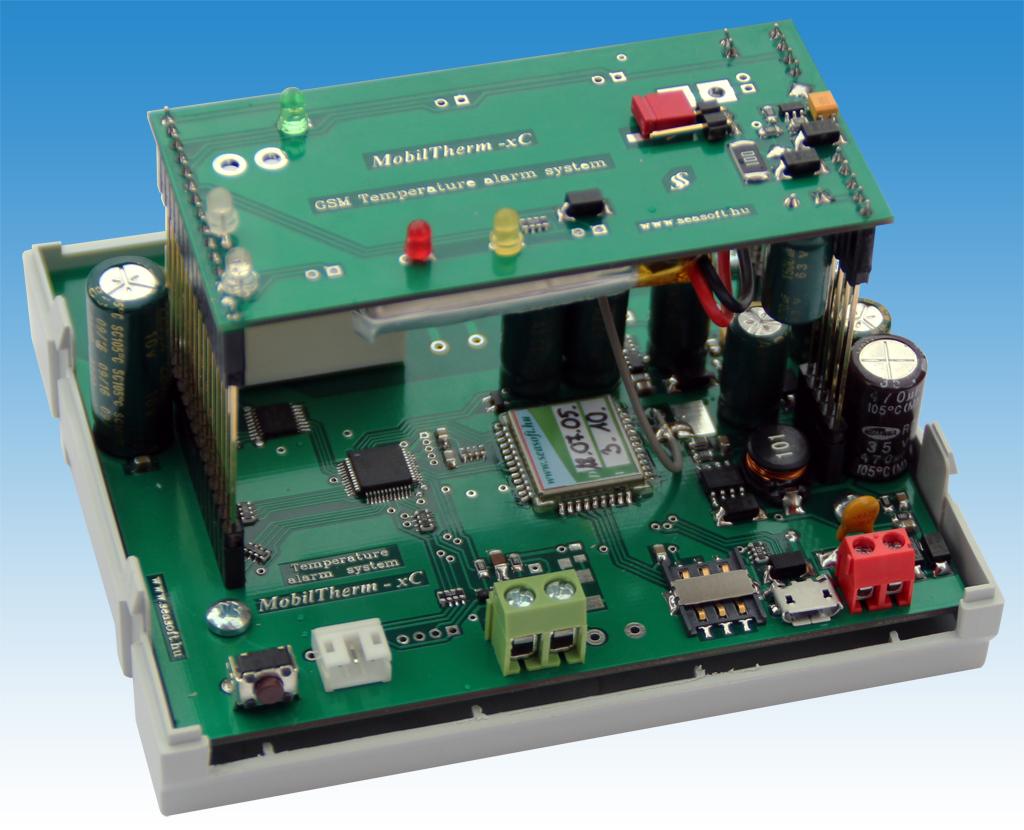

A MobilTherm-2mC hőfokriasztó 4 telefonszámra programozható fel. Hűtőkamráktól a légkondicionált helyiségekig, raktáraktól a szerver szobákig épp úgyhasználható, mint például temperált mezőgazdasági és/vagy állattenyésztési célokra szolgáló telepeken is. Hasznos lehet a kereskedelemben, az élelmiszer-, és vendéglátó iparban ugyanúgy, mint a gyógyszeripar hűtőszekrényei számára. Tápfeszültség igénye 10-30Vdc egyenfeszültség min. 500mA terhelhetőséggel. Programozása az erre a célra szolgáló ingyenes letöltő szoftverünkkel számítógépről microUSB porton keresztül, vagy a modulra küldött néhány SMS által lehetséges. A bemenet és a kimenet max. 32 karakter hosszú névvel elnevezhető, és meghatározható a kimeneteket vezérlő parancs formátuma is. Ezen parancsokat a modulra elküldve a relék (bekapcsol vagy kikapcsol) végrehajtanak. A modul csak dedikált telefon-számokról fogad el parancsokat, így illetéktelen a modult nem tudja letiltani, vagy átprogramozni. A "C" vagy "DIN" sines modulban belső Li-Po akkumulátor van, áramszünet esetén is küld riasztást. Belső akkuról kb. 4-6 órát üzemel, így ha ezen időn belül visszaáll az áramellátás, a készülék SMS-ben és hívással azt is lejelenteni.

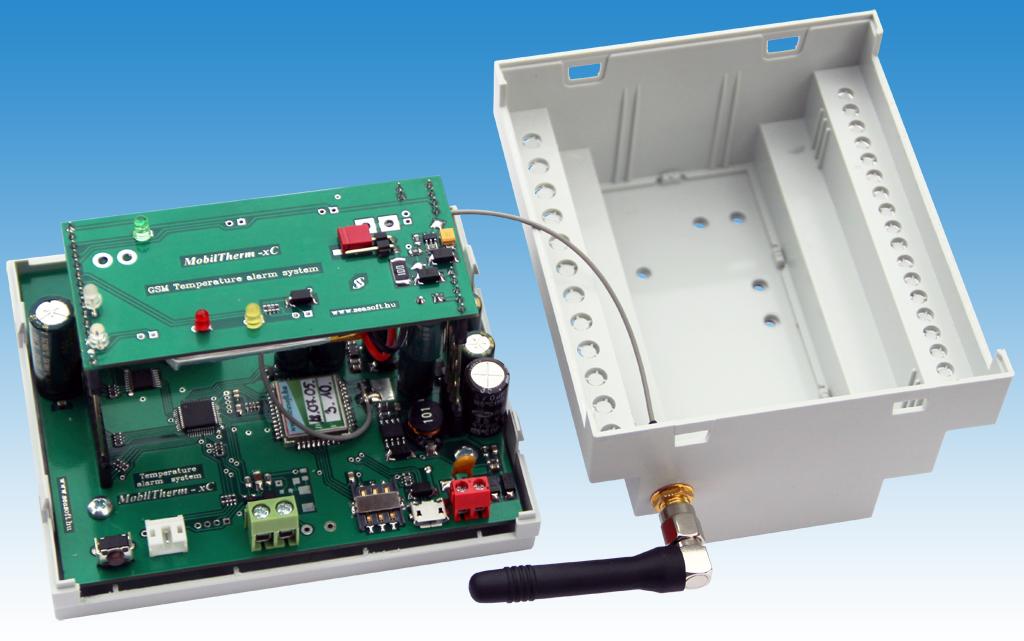

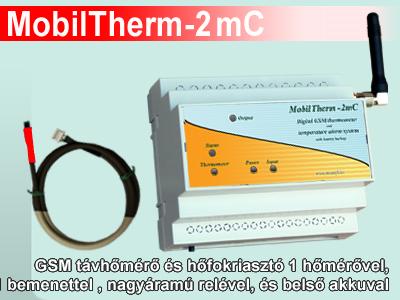

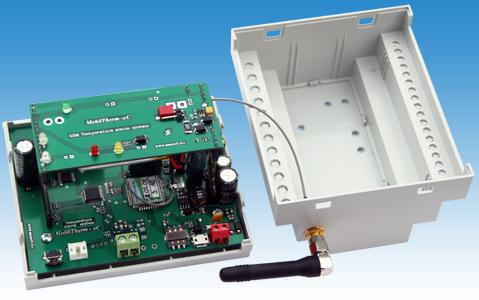

A GSM távhőmérő és hőfokriasztó modul kompletten ipari GSM modullal, letöltő szoftverrel, külső bot-, vagy mágnestalpas antennával, bedobozolt kivitelben MobilTherm-2mC név alatt, nagyobb verziója 2 bemenettel, 2 kimenettel és 2 hőmérővel MobilTherm-2xC néven vásárolható meg. A kisebb verzió a MobilTherm-2mC szintén "DIN" sines dobozban van, és a belső akkumulátoron kívül csak 1 bemenetet, 1 kimenetet, és 1 hőmérőt tartalmaz. Mindkét készülék maximum 10 méter hosszú zavarvédett, árnyékolt kébelen lévő digitális hőmérővel szerelt. Igy ezek a készülékek a nagyáramú relékkel kifejezetten hálózati berendezések vezérlésére tervezettek és alkalmasak. Minden készülék elérhető ráépített kisméretű bot antennával, vagy külső mágnestalpas antennával is.
A MobilTherm-2mC GSM hőfokriasztó független ipari GSM modullal, PIN-kódot nem igénylő előfizetéses vagy feltöltős SIM kártyával működhet. A hálózatra feljelentkezés után minden beállított paraméter, így a bemenetek és kimenetek pillanatnyi állapota lekérdezhető. A programozó SMS-ek mindegyike az ellenőrizhetőség érdekében nyugtázásra kerül, hibás tartalmú SMS-re a válasz SMS is hibaüzenet lesz. A modul kikapcsolás után sem felejti el a beállított értékeket, a bemenet nevét vagy a kimenete állapotát, stb. így a tápfeszültség megjelenése után a modul működése ugyanott folytatódik. Az elektronika az ipari GSM modult folyamatosan lekérdezi, hálózati vagy térerő probléma esetén kikapcsolja, majd újra hálózatra jelentkezteti, és ezzel ismét üzemképes állapotba hozza. A modul alján egy TESZT nyomógomb található. Ennek megnyomásakor teszt üzenet fog elmenni a konfigurációnak megfelelően, mely tartalmazza a legfontosabb paramétereket, a bemenet és kimenet állapotát. A modul kompletten ipari GSM modullal, mindig a legújabb működtető szoftverrel, derékszögű bot-, vagy külső mágnestalpas antennával kerül forgalomba.

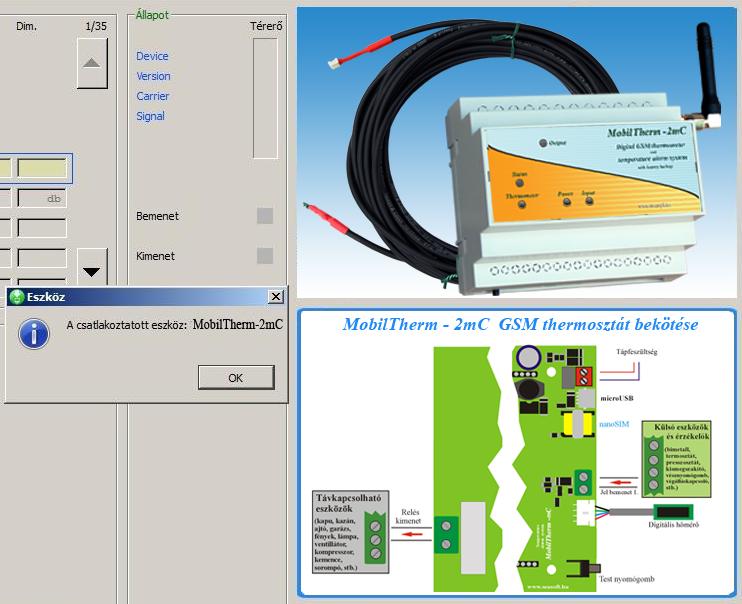

A hálózatra csatlakozott modul állapota, a ki- és beme-netek, a térerő, a szoftver verziója, stb. lekérdezhető az Állapot lekérdezés-re kattintással. A szoftverben a beállításokat szakmailag értelmezhető módon kell kitölteni. A modul microUSB portra csatlakoztatott állapota a letöltés és felolvasás állapota, ekkor a modul GSM kommunikációt nem tud folytatni! Javasolt a mezők gyári értékéi átírása, a helyes szintaktika megtartása érdekében. Az első telefonszám kitöltése kötelező, a további számok kitöltése opcionális. A programozás folyamán a szoftverben a memória tábla minden egyes mezőjéhez alul egy-egy magyarázó szöveg is tartozik. Ügyelni kell a mezők szintaktikailag helyes kitöltésére, és mindenképp kerülendő az ékezetes betűk és speciális karakterek használata. A telefonszámokat mindig nemzetközi formátumban kell beírni. A megszerkesztett adatok elmenthetők file-ba a későbbi ellenőrizhetőség vagy módosíthatóság érdekében.
A MobilTherm-2mC SMS-ekkel is felprogramozható. A modul minden ráküldött SMS parancsot egy válasz SMS küldésével nyugtáz. Az általános lekérdező parancs, mely a készülék pillanatnyi állapotát adja vissza:
- Lekérdező SMS: #?*
- a válasz SMS:
MobilTherm-2mC Ver:1.45 T-MobileH Rssi:5 Ubat:12.3V A:1, Riaszto:0, Kazán:0 Nappali szoba:+23.0
- Kimenet állítás: be
- a válasz SMS:
MobilTherm-2mC Ver:1.45 T-MobileH Rssi:5 Ubat:12.3V A:1, Riaszto:0, Kazán:1 Nappali szoba:+23.0
Kazán:1, azaz a kimenet bekapcsolása (071 memóriahely)
- Memóriahely átprogramozás: *022#5*
- a válasz SMS:
*022#5*
vagyis az alacsony riasztás hőfokszintje ezután +5C fok lesz (022 memóriahely)
A memória beíró parancsokkal az adott memóriahely (beállítások) írhatók át, a memória kiolvasó parancsokkal az adott memóriahelyen lévő beállítás kérdezhetó vissza SMS-ben. A kimenet állító paranccsal a relés kimenet állapota változtatható.
Specifikációk:
Tápfeszültség: | 10–30 Vdc |
Átlagos áramfelvétel: | 40 mA |
Áramfelvétel elengedett relékkel: | 26 mA |
Áramfelvétel behúzott relékkel: | 70 mA |
Max. áramfelvétel: | 190 mA |
Max. feszültség a bemeneteken: | 5 V |
