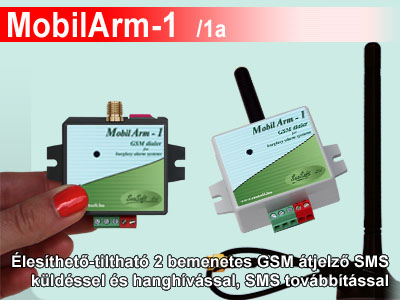

MobilArm-1 - olcsó GSM átjelző modul riasztóközponthoz, élesítés-tiltással

mobilarm-1



Olcsó GSM riasztásjelző egyéni felhasználók számára

Lakásriasztókhoz, tűzjelzőkhöz másodlagos összesített riasztásra

Egyéb berendezések egyszerű jelzésátvitelére

Hálózat- és kártyafüggetlen, térerőfigyeléssel és kijelzéssel, szines sorkapcsokkal

Lakásokban, nyaralókban, üzletekben GSM hívóként

Riasztóközpont mellett, SMS-sel élesíthető-tiltható

Beépített kétnormás bot antennával, mikroSIM kártyával üzemel

Szolgáltató független GSM modul, microSIM kártyahellyel

      A MobilArm-1 GSM hívó vagy átjelző modul a MobilArm-4 továbbfejlesztett változata, mely kifejezetten riasztóközpontokhoz készült, és a kapható legolcsóbb GSM hívó. A modul rendelkezik 2 bemenettel, 4 telefonszámra történő SMS küldésre és hanghívásra alkalmas. A felhasználó által a SIM kártyára előre felprogramozott konfigurációval és hívószámokkal működik. A GSM hívó 4 telefonszámra programozható, küld üzenetet és/vagy hívja azokat a SIM kártyára felvitt programja szerint. A GSM modul szolgáltató független, a foglalatba tett mikroSIM kártya feltöltős vagy előfizetéses lehet. A MobilArm-1 GSM hívó rögzítő fülekkel ellátott doboza előlapján háromszínű LED dióda található a GSM modul állapot és térerő kijeleztetésére. A modul egy-egy SMS paranccsal élesíthető vagy tiltható, így kisebb riasztóközpontokat is kiválthat. A szolgáltatók által küldött SIM kártya-egyenleg közlő SMS-eket opcionálisan továbbítja az 1-es számú felhasználó telefonjára. Szines sorkapcsokkal, szürke és fekete dobozolt kivitelben készül belső ráépített bot antennával, vagy külső mágnestalpas antennával. Tápfeszültsége 10-15Vdc, min. 500mA terhelhetőségű, így praktikusan a riasztóközpont akkumulátorára is köthető, vagy 12V feszültségű és min. 500mA terhelhetőségű dugasztápról járatni.

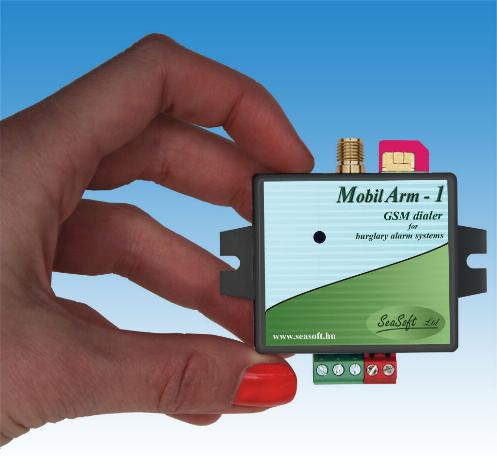

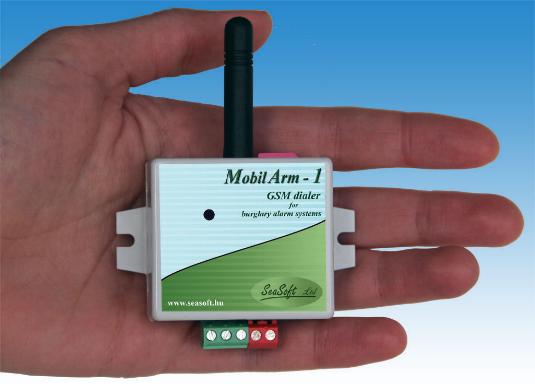

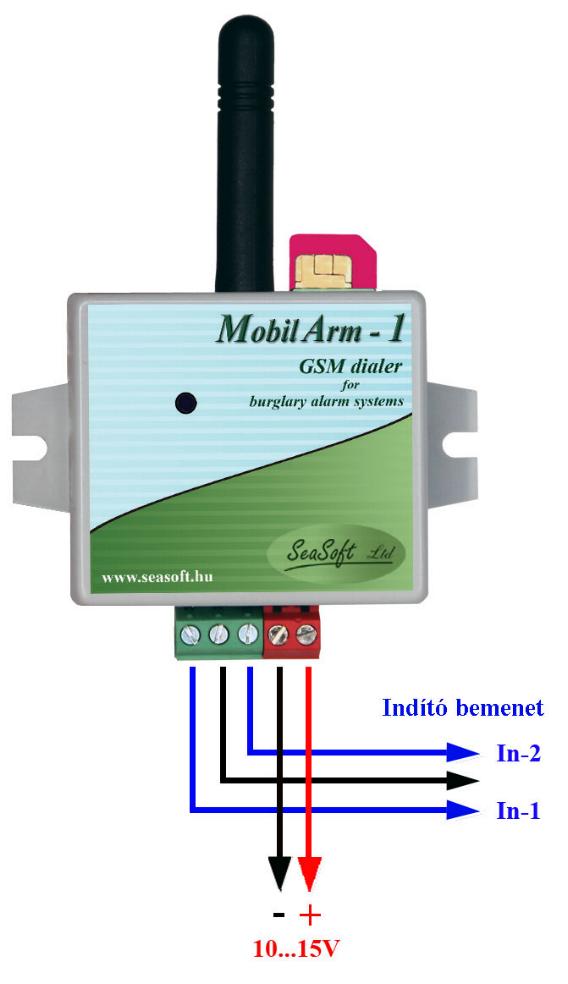

      A MobilArm-1 GSM hívó két egyszerű feszültségmentes bemenete negatívra (földre húzva) aktiválható, mely vezéreltethető pl. a riasztóközpont PGM kimeneteivel is, vagy pl. egyéb berendezések hibajel kimeneteivel. A bemenetek aktiválásakor a SIM kártyán lévő telefonszámokhoz rendelt tennivalók alapján kezdi az SMS küldést és/vagy a rácsengetést a microSIM-en lévő sorrendben. A 4 db telefonszámot és tennivalókat a SIM kártyán tárolja, mely kártyát üzembehelyezés előtt áttéve egy közönséges mobiltelefonba percek alatt felprogramozható. A MobilArm-1 fehér dobozban, beépített és fix GSM antennával szines sorkapcsokkal, a MobilArm-1a fekete dobozban, csavaros SMA csatlakozóval, 60cm-es RG-174-es koax kábelre szerelt külső mágnestalpas antennával kerül forgalomba.   A MobilArm-1 GSM átjelző csak dobozoltan, microSIM foglalattal, szolgáltató- és kártyatípus független ipari GSM modullal szerelten kerül forgalomba, és előfizetéses vagy feltöltős SIM kártyával is üzemelhet.

Kifutott termék. Utódterméke:
 MobilArm-Nano

      A MobilArm-1 GSM hívó modul mindkét bemenete kontaktus hatására aktiválódik. Ez történhet fémes kontaktuson keresztül, mint pl. relé, vagy open-kollektoros kimenettel (PGM kimenet) is. Az SMS-sel aktívvá tett modul riasztás hatására a SIM kártyán megadott tennivalók alapján megkezdi a komplex riasztást. Először az SMS-eket küldi el a kijelölt telefonszámokra a SIM kártyán szereplő bejegyzésekben szereplő sorrend alapján. Az SMS-ek elküldése után a modul a SIM-en felvett tennivalókat követve a hanghívásokat végzi el az ott felvett sorrendben. Miután a MobilArm-1 GSM átjelző körbecsengette az összes kijelölt telefonszámot, leáll. Abban az esetben, ha a SIM-en lévő “ACK” bejegyzés mellett 0-s szám szerepelt, akkor a modul nem igényel nyugtázást és nyugvó állapotban marad. Abban az esetben, ha az “ACK” bejegyzés mellett 1 -es szám szerepel, akkor a modul kb. 2 perc várakozás után ismét elkezdi körbecsengetni a hívandó telefonszámokat. A nyugtázást igénylő üzemmódban ez a ciklus mindaddig folytatódik, amíg valamely értesítendő telefonszámról nem érkezik a modulra egy nyugtázásként értékelendő telefonhívás.

      A modul élesíthető vagy tiltható egy-egy SMS-sel. Tiltott állapotban a modul passzív, nem riaszt, sem SMS-t nem küld, sem pedig hanghívást nem kezdeményez. A MobilArm-1 modul a beérkezett idegen SMS-eket továbbítja a microSIM-en 1-es helyre elmentett telefonszámra. Így a szolgáltatótól érkező feltöltős kártya egyenlegközlő SMS-ei is továbbítódnak a felhasználó telefonjára.

olcsó mobil riasztó gazdaságos gsm riasztó egyszerű sms riasztó
      A modul előlapján kétszínű LED dióda található. Bekapcsoláskor a modulon a LED dióda pirosan világít mindaddig, amig a modul a hálózatra fel nem jelentkezik. Feljelentkezés után a villogás átvált zöld színre, ami egyben térerő kijelzés is. A villogások száma arányos a térerővel, így:

  • 1 villanás, szünet - gyenge térerő, a modul időnként leszakadhat a hálózatról, érdemes azt áthelyezni
  • 2 villanás, szünet - gyenge térerő, a modul stabilabban, néha újraindulhat, ami kb. 30 mp üzemkiesés
  • 3 villanás, szünet - közepes térerő, a modul stabilan üzemképes
  • 4 villanás, szünet - erős térerő, a modul stabilan üzemképes
  • 5 villanás, szünet - maximális térerő

Üzembehelyezés

  1. Először a feltöltős vagy előfizetéses microSIM kártyáról a PIN kódot feltétlenül le kell venni, majd egy kézi mobiltelefonba behelyezve a programozást a leírás szerint elvégezni.
  2. Új feltöltős kártyák esetén ellenőrizni kell, hogy a SIM-en engedélyezett-e SMS küldés funkció. (Egyes kártyákon lévő keret csak lebeszélhető, sms küldés csak új rátöltés után engedélyezett)
  3. Feltöltő kártyák esetén a hívószám kijelzést a szolgáltatók önkiszolgáló ügyfélszolgálatán beállítani.
  4. Programozás után a SIM-et telefonból kivéve a modul hátsó kártyatartójába kell csúsztatni.
  5. Ezután a modult rögzíteni kell annak végleges helyén.
  6. Sorkapcsait tápfeszültség és polaritás helyesen kell bekötni.
  7. A doboz az öntapadós ragasztóval, vagy a felfogató fülekkel könnyen rögzíthető.
  8. Végül a MobilArm-1 GSM modult táp alá kell helyezni, és azt minden funkciójában le kell próbálni!


Figyelem !

  1. A modul tápfeszültsége max. 12Vdc lehet! A 12V váltófeszültség egyenirányítva 18V-ot is elérhet, mely a Mobilarm-1 modult gyorsan tönkreteheti!
  2. A GSM modult a riasztóközpontok akkumulátoráról célszerű táplálni.
  3. A központok AUX kimenete általában nem biztosít elégendő áramot a modul meghajtásához, így az AUX kimenetről való táplálás nem javasolt!

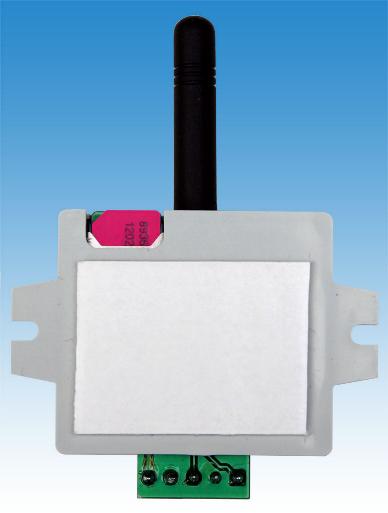

  4. A SIM kártyát mindig a képen látható módon kell betenni a foglalatba.
olcsó sms küldő

Specifikációk:

Tápfeszültség: 10–15 Vdc
Nyugalmi áramfelvétel (12V): 24 mA
Átlagos áramfelvétel: 28 mA
Maximális áramfelvétel: 180 mA

Frekvenciasáv: 900/1800 MHz
Kommunikáció: SMS, voice
Üzemi hőmérséklet: -30...+70 C fok

Modul mérete fülek nélkül:
Hosszúság: 48 mm
Szélesség: 42 mm
Magasság: 22 mm
