MobilSwitch-2 - általános célú távjelző- távkapcsoló relé kimenettel
Olcsó GSM jelző és távkapcsoló egyéni ipari és felhasználók számára
Tetszőleges mechanikus és elektromos eszközökhöz távjelzésre
Távkapcsolható elektromos eszközökhöz távműködtetésére
Hálózatfüggetlen, térerő figyeléssel-kijelzéssel, beépített antennával
Lakásokban, nyaralókban, üzletekben GSM hívóként, távkapcsolóként
Szolgáltató független, tetszőleges microSIM kártyával üzemelhet
Rácsengetésre monosatbil, SMS-re bistabil kisáramú relés kimenettel
A MobilSwitch-2 általános célú, távjelzésre és távműködtetésre fejlesztett GSM modul. A 2 bemenete feszültségmentes kontaktusra aktiválódik, egyáramkörös kisáramú relés kimenettel rendelkezik. Saját szoftverével laptopról vagy asztali számítógépről programozható, letölthető. A modul a bemenetek megváltozásáról a felhasználót az által tetszőleges tartalomra programozott SMS-ben értesíti. Ezenkívül egy-egy (felhasználó által programozott tartalmú) SMS-sel, vagy a hívószám felismerésen alapuló ingyenes rácsengetéssel a relés kimenet állapota változtatható. A GSM pager max. 8 telefonszámra programozható fel. Tápfeszültsége ipari tartományú, 10-30V egyenfeszültség minimum 500mA terhelhetőséggel. A két egyszerű digitális bemenete max. 16 karakter hosszúságú névvel nevezhető el. A kimenetek ki- és bekapcsolását végző parancsokat is a felhasználó határozhatja meg. A relés kimenet típusa szabadon változtatható, lehet monostabil (kapcsoltatás után egy meghatározott idő elteltével automatikusan kikapcsol) vagy bistabil (bekapcsolást és kikapcsolást külön paranccsal kell végeztetni). A relés kimenet egyáramkörös No-Nc-Com típusú, terhelhetősége max. 48V-on legfeljebb 1A. A relé COM, az NO és NC (alapállapotban nyitott vagy zárt) pontjai kerültek kivezetésre.

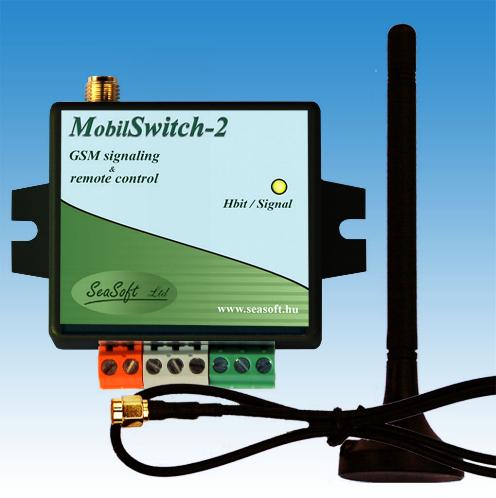

A MobilSwitch-2 monostabil üzemmódban ráhívással indítva max. 9999 mp (kb. 3 óra) időtartamra bekapcsolható. A kisáramú relé a megadott időtartam letelte után automatikusan kikapcsol, illetve visszaáll eredeti állapotba. Minden érvényes telefonszámhoz megadható, hogy a bemenetről indított riasztás melyik telefonra jelezzen SMS-sel. A modulok kétféle kivitelben készülnek, fehér dobozban beépített kétnormás antennával, vagy fekete dobozban RG-174-es SMA csatlakozós külső felcsavarozható mágnestalpas antennával. A modul dobozolt kivitelben kompletten, független GSM-mel, letöltő szoftverrel, mágneses- vagy rövid bot antennával MobilSwitch-2 vagy MobilSwitch-2a néven rendelhető. A MobilSwitch-2 általános célú ipari modul egy egyszerűbb és kisebb tagja a komplexebb a MobilSwitch családnak, melynek készülék család pl. a MobilSwitch-3, MobilSwitch-5 több relés kimenettel, több digitális, analóg és számláló bemenetekkel és opcionálisan lítium akkumulátorral is rendelkezhetnek.
Kifutott termék. Utódterméke: |
MobilSwitch-Micro |

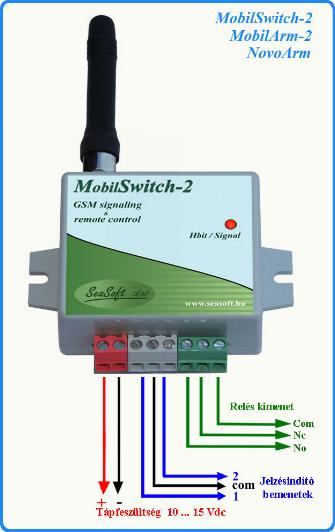

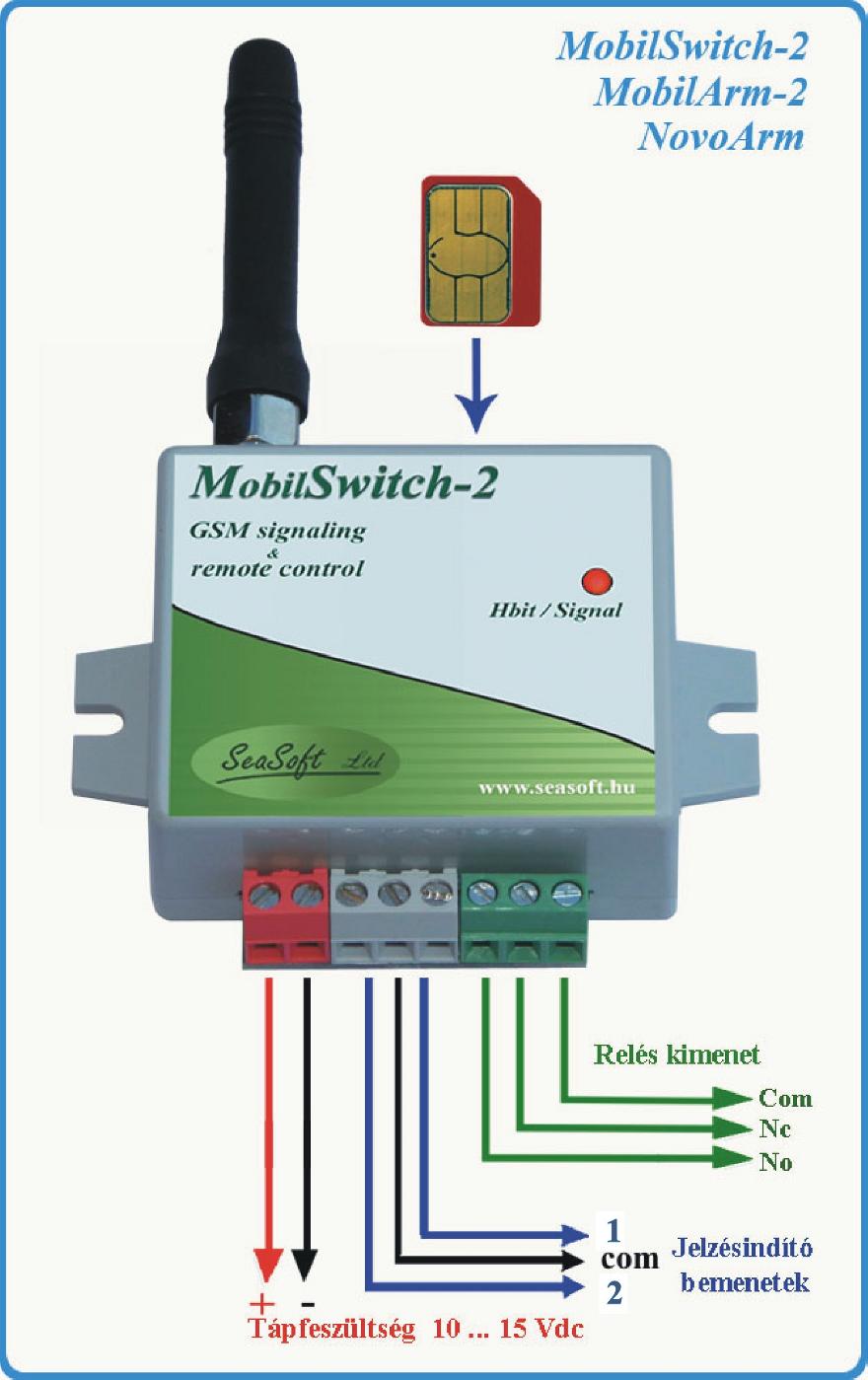

Az oldal alján található bekötési rajzon jelölt tápfesz csatlakozó pontjain 10-30V tápfeszültséget igényel min. 500mA-es terhelhetőséggel. A kontaktus bemenetei 0V feszültség hatására, azaz a bemenetek földre kapcsolásával kapcsolhatók. Ha a bemenetek open kollektoros (pl. PGM) vezéreltek, akkor a bemeneteket nem szabad +12V-os tápfeszültségre felhúzni! A kimenet egyáramkörös No-Nc-Com típusú, terhelhetősége max. 48V-on legfeljebb 1A. A relé COM, az NO és NC (alapállapotban nyitott vagy zárt) pontjai kerültek kivezetésre. A GSM modemnek beépített antennája, vagy csavaros SMA antenna csatlakozása van, mely a modul felső oldalán van, ide csatlakoztatható a mágneses- vagy rövid bot antenna is. Fémszekrényben történő elhelyezéskor mindenképp kivezetet mágnestalpas antennát kell használni. A MobilSwitch-2 bemenetei kontaktust igényelnek, zavarvédettek, de a modul bemeneteire külső feszültség nem kapcsolható. Bemeneteire csatlakoztatott kapcsoló elem stabil, fémes kontaktus, kapcsoló, jelfogó, közönséges relé vagy pl. reed-relé legyen, lehetőség szerint kis átmeneti ellenállással és pergés- mentesítéssel rendelkezzen. A modul tápfeszültség bemenete fordított polaritás ellen védett, és biztonsági okokból 500mA-es regenerálódó biztosíték is helyet kapott. A microSIM kártya foglalata a modul tetején van. A készülék szabványos mini USB csatlakozón keresztül programozható, mely a doboz tetején felül jobb oldalon található, így ezen keresztül letölthető vagy felolvasható a számítógépre a modul aktuális beállítása, és paraméterei.
A MobilSwitch modul felprogramozható a szoftvere segítségével számítógépről, USB portján keresztül. A feszültség alá helyezett készüléket csatlakoztatva az USB portra, legelőször telepíteni kell a driver-ét, hogy a Windows XP, Windows-7, Windows-8 vagy annál újabb operációs rendszer az eszközt felismerje. Amennyiben a szoftver a driver telepítése ellenére sem ismeri fel a készüléket, akkor a Windows operációs rendszer beállításaiban módosításokat kell végrehajtani, a leírásában szereplő utasítások alapján.
Az adatok a modulba letölthetők, feltölthetők és a letöltés helyessége is ellenőrizhető. Mind az adatletöltés, mind a modulból történő adatolvasás és ellenőrzés opció sikeres voltát a szoftverben egy-egy felugró ablak jelzi. A sikertelen le- vagy feltöltés, vagy a számítógép és az GSM eszköz közötti kapcsolati hiba egy-egy felugró ablakban szintén megjelenítésre kerül.
Specifikációk:
| Tápfeszültség: | 10–30 Vdc |
| Nyugalmi áramfelvétel (12V): | 24 mA |
| Átlagos áramfelvétel: | 35 mA |
| Maximális áramfelvétel: | 130 mA |
| Bemenetek száma: | 2 |
| Kimenetek száma: | 1 |
| Frekvenciasáv: | 900/1800 MHz |
| Kommunikáció: | SMS, voice |
| Modul mérete fülek nélkül: | |
| Hosszúság: | 48 mm |
| Szélesség: | 42 mm |
| Magasság: | 22 mm |
