MobilArm-Micro - GSM átjelző és távkapcsoló modul riasztóközpontokhoz

Riasztóközpontokba hanghívás és SMS alapú jelzésátvitelre

USB-ről széleskörűen konfigurálható, SMS-sel távolról is átprogramozható

2 db feszültségmentes kontaktusos bemenet, 2 db kisáramú relés kimenet

Programozható tesztkóddal, élesítési és tiltási lehetőségekkel

Riasztóközpontokban elhelyezhető, bármely SIM kártyával üzemel

Szolgáltató és SIM kártya független GSM modullal

Lakásokban, nyaralókban, külső létesítményekben GSM átjelzőként

Mágnesestalpas, vagy beépített rövid bot antennával

Riasztóközpontok akkumulátorára köthető, akkufesz figyeléssel

A MobilArm-Micro biztonságtechnikai riasztóközpontok távjelzésre és távkapcsolásra fejlesztett GSM hívó modul. Bemenete feszültségmentes kontaktusra aktiválódik, egyáramkörös kisáramú relés kimenettel rendelkezik. Saját szoftverével laptopról vagy asztali számítógépről programozható, letölthető. A modul a bemenetek megváltozásáról a felhasználót az általa tetszőleges tartalomra előre programozott SMS-ben értesíti. Ezenkívül egy-egy (felhasználó által programozott tartalmú) SMS-sel, vagy a hívószám felismerésen alapuló ingyenes rácsengetéssel a relés kimenet állapota változtatható. A családi használatra javasolt GSM pager max. 4 telefonszámra programozható fel, így egy-egy SMS is max. 4 telefonra küldhető el. Magáncélú felhasználásra tervezett, biztos működésű, de olcsó GSM távjelző és távirányító egységként, otthoni felhasználásra és kiegészítő biztonságtechnikai jelző és távműködtető eszközként használható. Tápfeszültsége 10-15V egyenfeszültség, min. 500mA terhelhetőséggel. Javasoltan védett helyen, a riasztóközpont dobozában annak akkumulátoráról üzemeltetendő.

A MobilArm-Micro GSM hívó digitális bemenete max. 32 karakter hosszúságú névvel elnevezhető. Hasonlóan a kimenetek ki- és bekapcsolását végző parancsokat is a felhasználó határozhatja meg. A relés kimenet típusa szabadon változtatható, lehet monostabil (kapcsoltatás után egy meghatározott idő elteltével automatikusan kikapcsol) vagy bistabil (a bekapcsolást és kikapcsolást külön paranccsal kell végeztetni). A GSM modul rendelkezik saját névvel és azonosítóval, a nagyobb számú modul egyidőben történő felügyelete esetére, valamint az események könnyebb azonosítása érdekében. A modul belső időzítővel rendelkezik, így a kimenet monostabil üzemmódban ráhívással indítva max. 100 óra időtartamra bekapcsolható. A relé a megadott időtartam letelte után automatikusan kikapcsol, illetve visszaáll eredeti állapotába. Minden érvényes telefonszámhoz megadható, hogy a bemenetről indított riasztás melyik telefonra jelezzen SMS-sel. A modulok kétféle kivitelben készülnek, beépített kétnormás antennával, vagy 60cm-es RG-174-es koaxiális kábelre szerelt SMA csatlakozós, külső felcsavarozható mágnestalpas antennával.

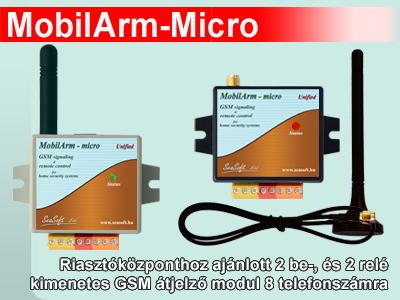

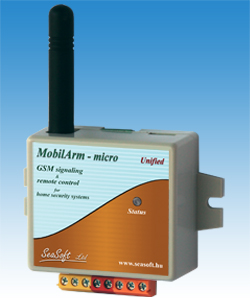

A MobilArm-Micro GSM riasztó modul szolgáltató független ipari GSM modullal, PIN-kód nélküli előfizetéses vagy feltöltős nanoSIM kártyával működik. A MobilArm-Micro biztonságtechnikai átjelző modulok a MobilArm / MobilSwitch készülék család egyszerűsített és legkisebb tagjai, melynek komplexebb típusa a MobilSwitch-, mely több relés kimenettel vagy nagyáramú relés kimenetekkel, több digitális bemenettel rendelkeznek. A MobilArm-Micro szürke dobozban beépített antennás változatba, a MobilArm-Micro-a fekete dobozban. külső mágnestalpas antennával vásárolható meg. Minden készüléknél az antenna és a letöltő szoftverünk tartozék. Az antenna a vásárláskor a készülék dobozában megtalálható, a Unified névre hallgató, ingyenes univerzális letöltő szoftver a www.seasoft.hu/letöltések.php menüpontban érhető el, és szabadon letölthető.

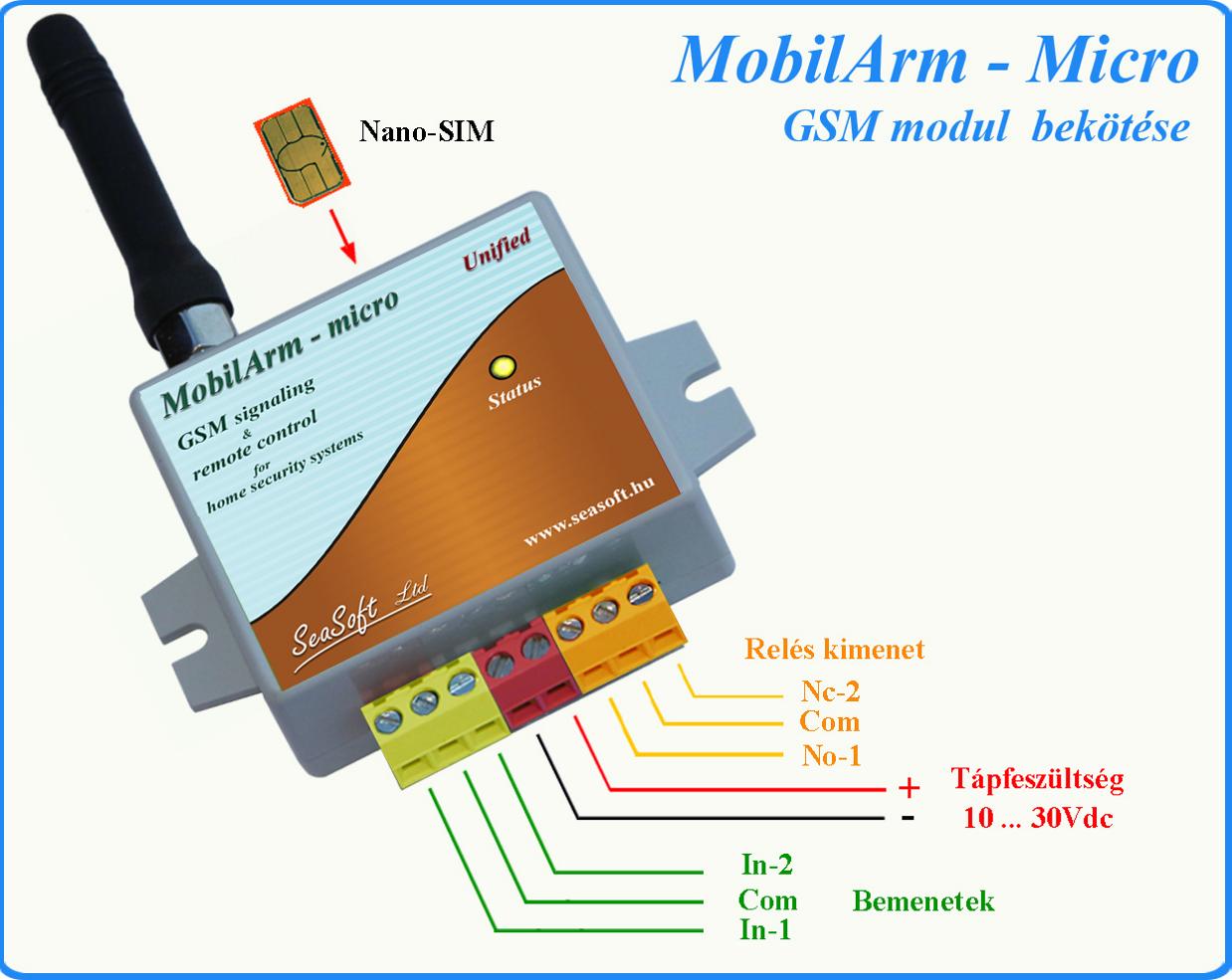

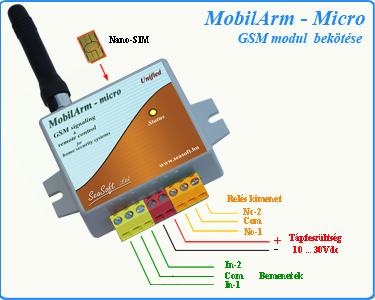

A MobilArm-Micro modul piros sorkapcsain +10-15V tápfeszültséget igényel, fordított polaritás ellen védett, és min. 500mA-es terhelhetõségű tápot igényel. A kontaktusos bemenetei 0V feszültség hatására, azaz a bemenetek földre (nullára) kapcsolásával kapcsolhatók. Egyes számú relés kimenete kisáramú egyáramkörös No típusú, a második kisáram relé Nc típusú, terhelhetőségük max. 48V-on legfeljebb 1A. A MobilArm-Micro modul bemenetei zavarvédettek, de külsõ feszültség rájuk nem kapcsolható. A bemeneteit kapcsolgathatja kontaktus, kapcsoló, jelfogó, relé vagy reed-relé, lehetõség szerint kis átmeneti ellenállással, pergés (prell) mentesen. A nanoSIM szabványos kártya foglalata van, és microUSB csatlakozón keresztül programozható fel, letölthető le, olvastatható fel a számítógépre a modul aktuális beállítása, és minden beleírt felhasználói paramétere.

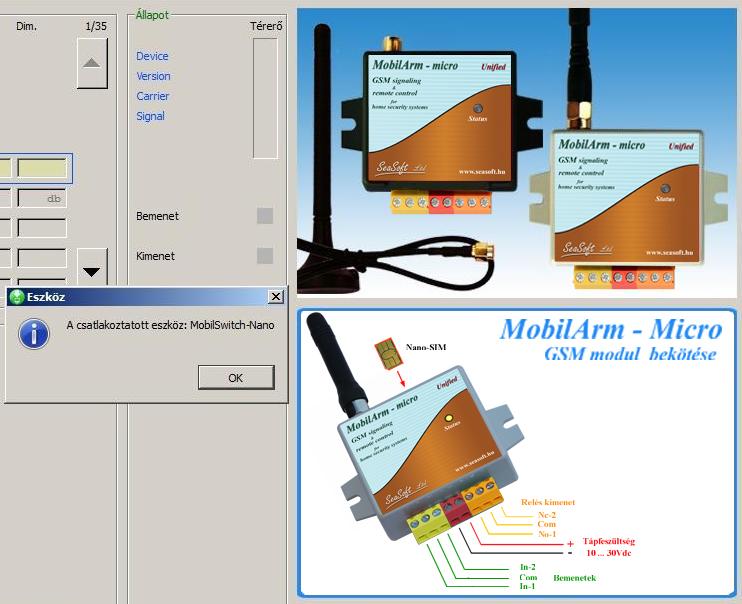

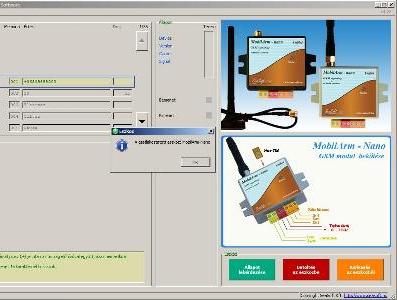

A MobilArm - Micro GSM modul felprogramozható, letölthetõ a Unified néven futó univerzális és ingyenes letöltõ szoftverünkkel, annak microUSB portján keresztül. A feszültség alá helyezett készüléket csatlakoztatva egy USB portra a Windows XP, Windows-7, Windows-8 vagy Windows-10 operációs rendszerek automatikusan felismerik a készüléket. A szoftver a teljes MobilSwitch / MobilArm / MobilGatet családot és elemeit felismeri és kezeli. Az eszközt rácsatlakoztatva a szoftver megkeresi és felismeri a modul típusát, melynek képe megjelenik a szoftverben a monitoron is. A hálózatra felcsatlakozott modul állapota, a ki-, és bemenetek, a GSM térerő, stb. lekérdezhetõ, az Állapot lekérdezése-re kattintással. A szoftverben a felhasználói beállításokat értelemszerűen, a memória helyek szakmailag értelmezhetõ kitöltésével kell beállítani. Javasolt a mezők gyári értékének (csak) átírása, a helyes szintaktika megtartása érdekében. A programozáskor a memória tábla minden mezejéhez alul magyarázó szöveg tartozik segítség képpen. Ügyeljünk a mezők helyes kitöltésére, mindenképpen kerüljük az ékezetes betűk, speciális karakterek használatát! Szoftverben a telefonszámokat mindig nemzetközi formátumban kell beírni.

A megszerkesztett adatok elmenthetők file-ba az ellenőrizhetőség vagy módosíthatóság érdekében. Az adatok a modulba letölthetők és feltölthetők. Az adatletöltés, és felolvasás sikeres voltát a szoftverben egy-egy felugró ablak jelzi. A sikertelen le- vagy feltöltés, vagy a számítógép és az GSM eszköz közötti kapcsolati hiba egy-egy felugró ablakban szintén megjelenítésre kerül. A memória tartalom igény szerint szerkeszthető, a táblázat alapján kitöltött és elküldésre kerülendő üzenetek kitölthetők más nyelven is. Egyetlen korlátozás létezik: csak 32 karakternél nem hosszabb ékezet nélküli tartalom kerülhet a memóriába. A konfigurációs tábla minden eleme távolról is módosítható SMS-sel bármely dedikált telefonszámról. Minden memória helynek van száma, neve, tartalma, és dimenziója.

A szolgáltató GSM hálózatára előzőleg már feljelentkezett modult a felprogramozás előtt célszerű lekérdezni, hogy ellenőrizhető legyen adott helyen a térerő mértéke.

Specifikációk:

Tápfeszültség tartománya:	10-15 Vdc	Frekvenciasáv:	900/1800MHz
Áramfelvétel elengedett relével:	47 mA	Kommunikáció:	SMS, voice
Áramfelvétel behúzott relével:	96 mA	Max. feszültség a bemeneten:	+6 V max.
Átlagos áramfelvétel (24 óra):	120 mA	Antenna csatl.:	SMA
Max. áramfelvétel:	320 mA	Üzemi hőmérséklet:	-30 ... +70 C

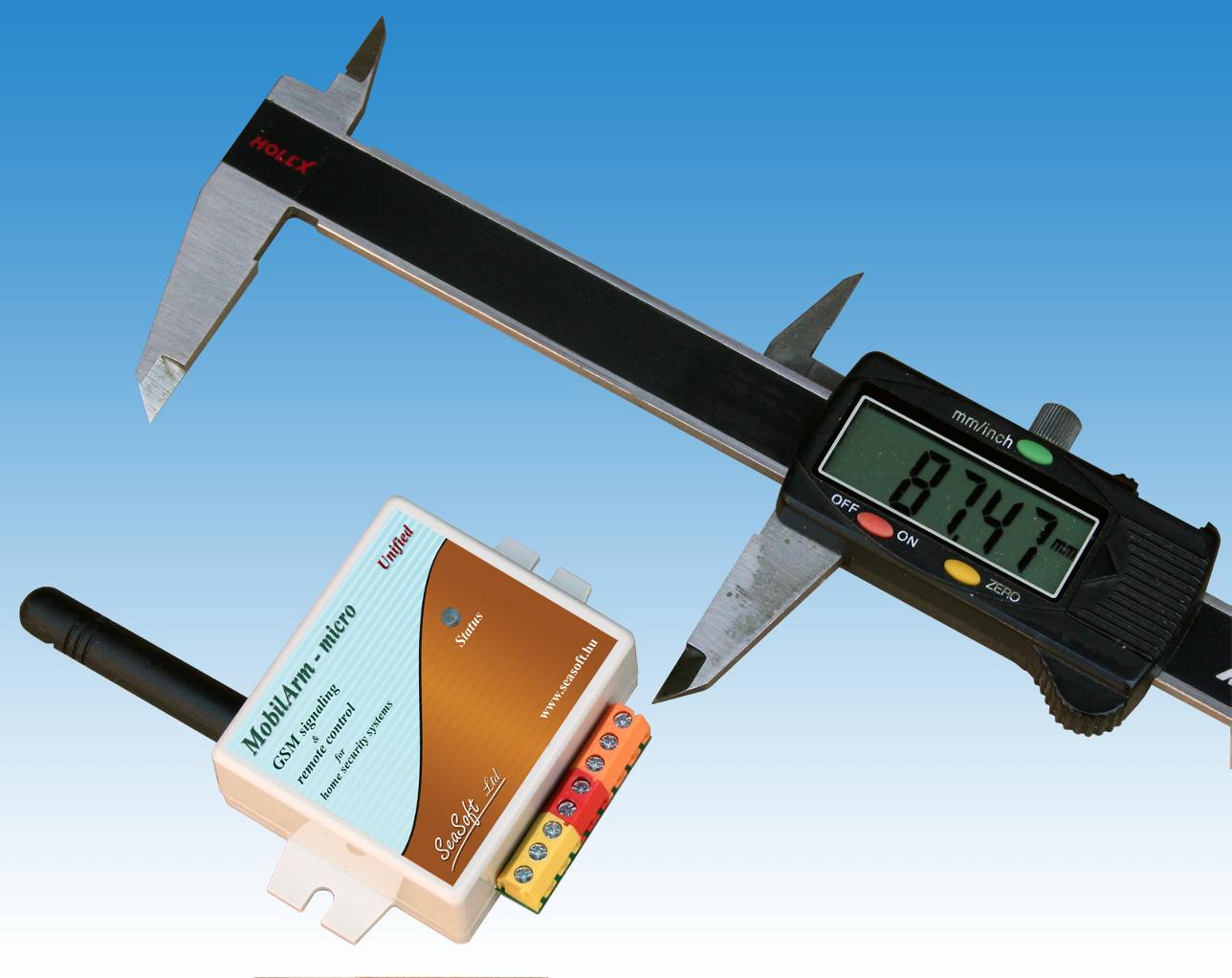

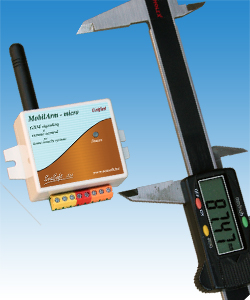

	Doboz magassága antenna nélkül:		55 mm
	Doboz magassága bot antennával:		88 mm
	Mágnestalpas antenna magassága:		110 mm
	Doboz szélessége rögzítő fülekkel:		64 mm
	Doboz szélessége rögzítő fül nélkül:		48 mm
	Doboz vastagsága:		24 mm
