MobilGate-Micro -  Családi kapunyitó 8 telefonszámra, 2 kapura

mobilgate-micro családi kapunyitó

Ingyenes kapunyitás mobiltelefon ráhívással

Praktikus távnyitás 8 felhasználó számára, 2 kapura

A rádiós távirányítók helyett kényelmesebb, olcsóbb megoldás

Családi házak, autóbejáratok, garázskapuk, kertajtók nyitására

Lépcsőház, parkolók, sorompók, és tolókapuk számára

Gyors, ingyenes és egyszerű távkapcsolásra, távműködtetésre

Szolgáltató-független feltöltős és előfizetéses SIM kártyával üzemel

Egyen- és váltóáramú tápfeszültségekre

Ráépített, vagy külső mágnestalpas antennával is rendelhető

     A MobilGate-Micro családi felhasználásra szánt, ajtók, sorompók, kapuk, garázsajtók nyitására kifejlesztett ipari GSM alapú modul, melynek 1 db feszültség nélküli kontaktusos bemenete, és 2 egyáramkörös kisáramú relés kimenete van. A felhasználó a reléket egy-egy ráhívással tudja aktiválni. A GSM kapunyitó 8 telefonszámot ismer fel. Így a hívószám felismerésen alapuló modul pl. az 1-es kimenete csak előre programozott telefonszámokról (dedikált telefonszámokról) érkezett hívásokra működhet, és a felprogramozott időnek megfelelő időtartamra a relét behúzva tarthatja. A modul 2-es kimenete felprogramozható úgy, hogy pl. tetszőleges telefonszámról (hívószám kijelzés nélküli számokról is) érkezett hívásokra is nyithat. Így a modul egy telefonkészülékről 2 kaput is működtethet.

     A MobilGate-Micro kapunyitó modul tápfeszültsége minimum 500mA terhelhetőség mellett 10-35Vdc egyenfeszültség, vagy 10-24Vac váltófeszültség lehet. A szolgáltató felől érkező SMS-eket a beállításnak megfelelően adott telefonszámra továbbítja, illetve beállított életjel küldési funkcióval működése folyamatosan ellenőrizhető. Családi házak esetén javasoltan a hívószám felismeréssel működő kimenet nagykaput, míg pl. az egyszerű mágnes zárral ellátott kiskaput vagy kertkaput ráhívással működtetett relé vezérelheti azok számára, akik ismerik a modulban lévő SIM kártya hívószámát. A relék felprogramozhatók monostabil (behúzás a beprogramozott időre) állapotra vagy bistabil üzemmódra (rácsengetésre a relé behúz, a következő rácsengetéskor elenged). A felhasználó a modul (pl. hibajel) bemenete változásáról előre programozott tartalmú SMS-ben értesül.

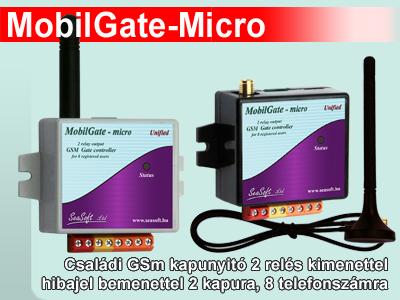

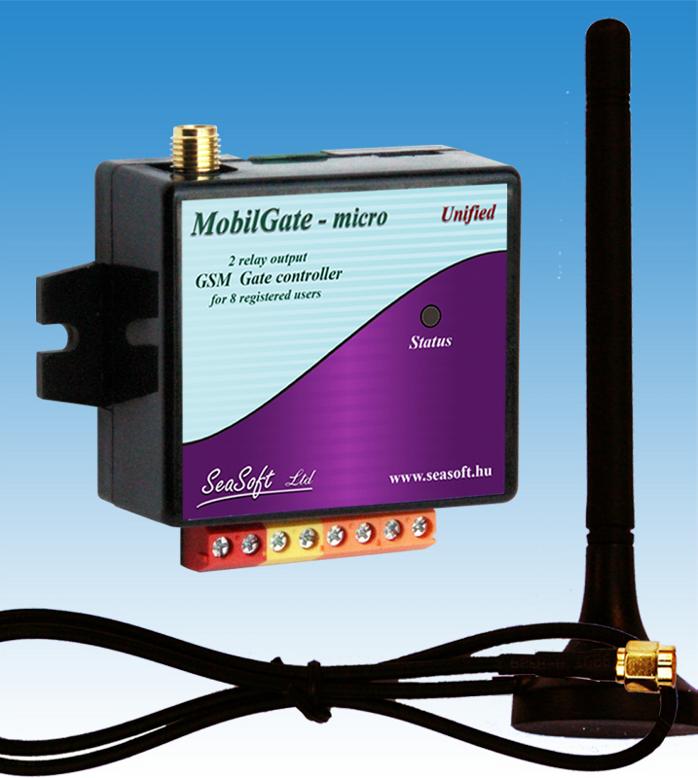

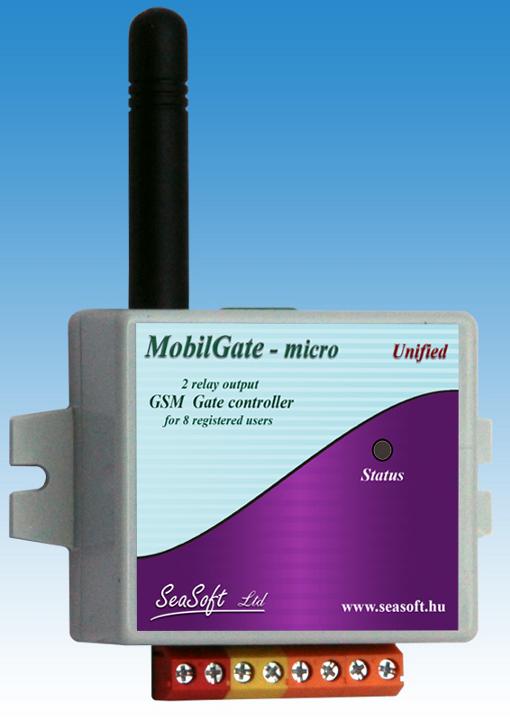

     Monostabil üzemmódban rácsengetés hatására a relé behúz és bontja is a vonalat, melyet a hívó fél a hívás “kinyomásaként” azaz foglalt hangként fog hallani. Bistabil üzemmódban híváskor a modulban a relé kb. a harmadik kicsengésre kapcsol ki, és bontja a vonalat. A relés kimenetek egyáramkörös NO típusú, terhelhetőségük 48V/1A. A modul kétféle kivitelben készül. MobilGate-Micro néven szürke dobozos kivitelben beépített antennával kerül forgalomba. A fém szekrénybe is beépíthető verzió, hasonló méretben de fekete dobozban MobilGate-Micro-a néven egy csavaros SMA antenna csatlakozással, és kb. 60 cm-es külső mágneses antennával kapható a jobb térerő érdekében. A Unified néven futó ingyenes működtető szoftverünk és annak leírása weblapunkról, a www.seasoft.hu -ról szabadon letölthető. Moduljaink számítógépről, a modul microUSB csatlakozóikon keresztül, szabványos microUSB kábelen segítségével programozhatók fel. A MobilGate-Micro szolgáltató független GSM modullal, előfizetéses vagy feltöltős nanoSIM kártyával is egyaránt működik.

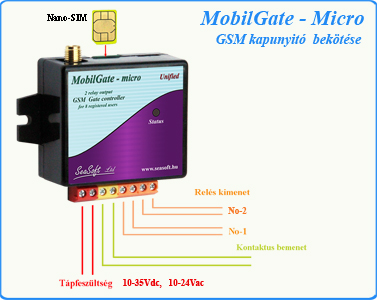

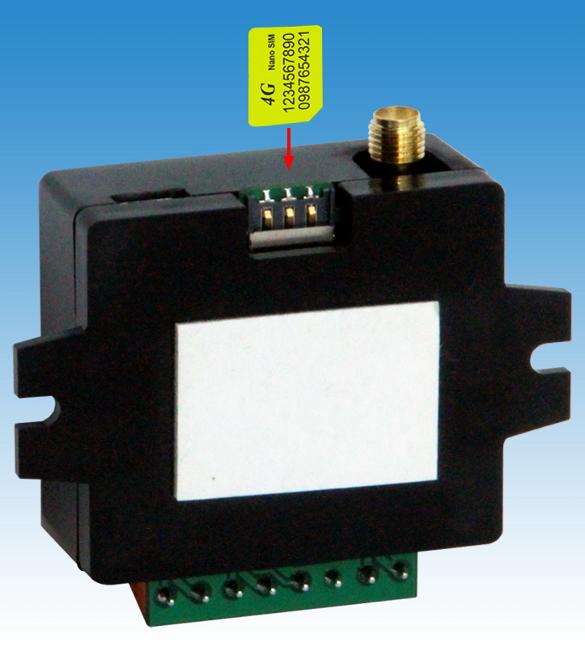

             A modul piros sorkapcsain 10-35V egyen-, vagy 10-24V váltófeszültséget igényel, tetszőleges polaritással minimum 500mA-es terhelhetőségű tápot igényel. A kontaktusos (pl. hibajel vagy jelző bemenet) 0V feszültség hatására, azaz a bemenet földre (nullára) kapcsolásával kapcsolhatók. Mindkét relés kimenete kisáramú egyáramkörös No típusú, és terhelhetőségük maximum 48V és 1A. A MobilGate-Micro zavarvédett, de feszültség a bemenetére nem kapcsolható. Bemenetét kapcsolhatja kontaktus, kapcsoló, jel-fogó, relé, reed-relé, és lehetőség szerint kis átmeneti ellenállással, pergésmentesen. SIM kártya foglalata szabványos nanoSIM, és és microUSB csatlakozón keresztül programozható fel, tölthető le, olvastatható fel a számítógépre a modul aktuális beállítása, és minden beleírt felhasználói paramétere.

MobilGate micro
Mobilgate mikro
GSM kapunyitó
GSM garázs nyitó

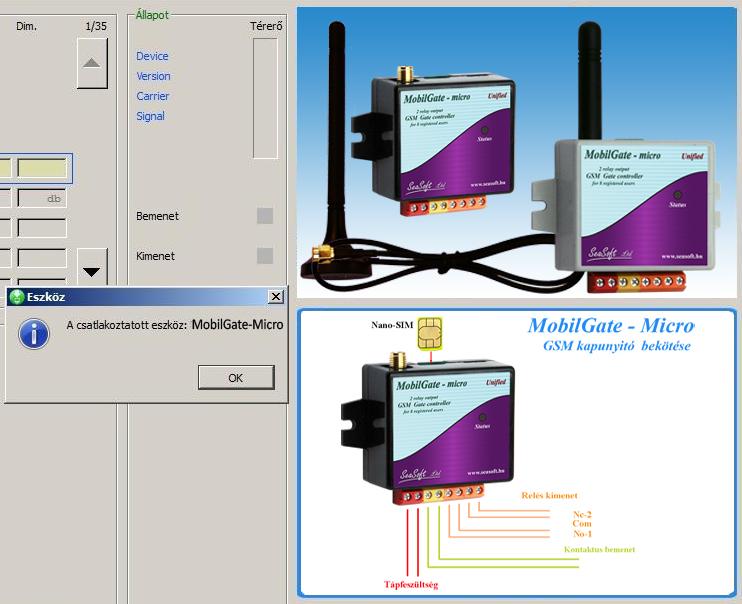

       A MobilArm - Micro GSM modul felprogramozható, letölthető a Unified néven futó univerzális és ingyenes letöltő szoftverünkkel, annak microUSB portján keresztül. A feszültség alá helyezett készüléket csatlakoztatva egy USB portra a Windows XP, Windows-7, Windows-8 vagy Windows-10 operációs rendszerek automatikusan felismerik a készüléket. A szoftver a teljes MobilSwitch / MobilArm / MobilGatet családot és elemeit felismeri és kezeli. Az eszközt rácsatlakoztatva a szoftver megkeresi és felismeri a modul típusát, melynek képe megjelenik a monitoron. A hálózatra felcsatlakozott modul állapota, a ki-, és bemenetek, a GSM térerő, stb. lekérdezhető, az Állapot lekérdezése-re kattintással. A szoftverben a felhasználói beállításokat értelemszerűen, a memória helyek szakmailag értelmezhető kitöltésével kell beállítani. Javasolt a mezők gyári értékének (csak) átírása, a helyes szintaktika megtartása érdekében. A programozáskor a memória tábla minden mezejéhez alul magyarázó szöveg tartozik segítség képpen. Ügyelni kell a mezők helyes kitöltésére, mindenképpen kerülendő az ékezetes betűk, speciális karakterek használata! Szoftverben a telefonszámokat mindig nemzetközi formátumban kell beírni.

Unified szoftver
Mobilgate-micro bekötés
MobilSwitch mikro

      A megszerkesztett adatok elmenthetők file-ba az ellenőrizhetőség vagy módosíthatóság érdekében. Az adatok a modulba letölthetők és feltölthetők. Az adatletöltés, és felolvasás sikeres voltát a szoftverben egy-egy felugró ablak jelzi. A sikertelen le- vagy feltöltés, vagy a számítógép és az GSM eszköz közötti kapcsolati hiba egy-egy felugró ablakban szintén megjelenítésre kerül. A memória tartalom igény szerint szerkeszthető, a táblázat alapján kitöltött és elküldésre kerülendő üzenetek kitölthetők más nyelven is. Egyetlen korlátozás létezik: csak 32 karakternél nem hosszabb ékezet nélküli tartalom kerülhet a memóriába. A konfigurációs tábla minden eleme távolról is módosítható SMS-sel bármely dedikált telefonszámról. Minden memória helynek van száma, neve, tartalma, és dimenziója. A GSM modul minden memória helye SMS-ben távolról is átprogramozható a modulra küldött különféle kötött formátumú SMS parancsoksegítségével.

       A szolgáltató GSM hálózatára előzőleg már feljelentkezett modult a felprogramozás előtt célszerű lekérdezni, hogy ellenőrizhető legyen adott helyen a térerő mértéke.


Specifikációk:


Tápfeszültség tartománya (egyen):
10-35 Vdc
  Frekvenciasáv:
900/1800MHz
Tápfeszültség tartománya (váltó):
10-24 Vac
  Kommunikáció:
SMS, voice
Áramfelvétel behúzott relével:
58 mA
  Max. feszültség a bemeneten:
+6 V max.
Áramfelvétel elengedett relével:
27 mA
  Antenna csatl.:
SMA
Max. áramfelvétel:
185 mA
  Üzemi hőmérséklet:
-30 ... +70 C



Doboz magassága antenna nélkül:

55 mm

Doboz magassága bot antennával:

88 mm

Mágnestalpas antenna magassága:

110 mm

Doboz szélessége rögzítő fülekkel:

64 mm

Doboz szélessége rögzítő fül nélkül:

48 mm

Doboz vastagsága:

24 mm
