MobilSwitch-Micro - GSM távjelző és távkapcsoló modul

Tetszőleges ipari távjelzési- és távkapcsolási feladatokra

Programozható tesztkóddal, élesítési és tiltási lehetőségekkel

USB-ról konfigurálható modul, de SMS távprogramozási lehetősége is van

2 db feszültségmentes kontaktusos bemenettel, és 2 db kisáramú relés kimenettel

Önállóan felszerelhető készülék, mely bármely SIM kártyával üzemel

Szolgáltató és SIM kártya független GSM modullal

Lakásokban, ipari-, és külső létesítményekben GSM távjelző-, és távkapcsolóként

Mágneses talpas, vagy rövid bot antennával

Mobil helyeken akkumulátorára is köthető, akkumulátor-feszültség figyeléssel

A MobilSwitch-Micro távjelzésre és távműködtetésre kifejlesztett általános célú ipari GSM távjelző és távkapcsoló modul. A 2 bemenete feszültségmentes kontaktusra aktiválódik, és két egyáramkörös relés kimenete van. Saját szoftverével laptopról vagy asztali számítógépről programozható és letölthető. A modul a felhasználót a bemenetek változásairól az általa programozott SMS-ben és ráhívással is értesíti, opcionálisan beállítható nyugtázási funkcióval. A MobilSwitch-Micro max. 8 telefonszámra programozható fel. Önálló GSM távjelző és távirányító egységként, ipari és otthoni felhasználásra szánt, de pl. biztonságtechnikai és tűzvédelmi berendezések átjelző és távműködtető eszközeként is használható. Tápfeszültsége ipari tartományú, 10-30V egyenfeszültség minimum 500mA terhelhetőséggel. A szolgáltató felől érkező SMS-eket a beállításnak megfelelően a kért telefonszámra továbbítja, és opcionálisan beállított életjel küldési funkcióval működése folyamatosan ellenőrizhető.

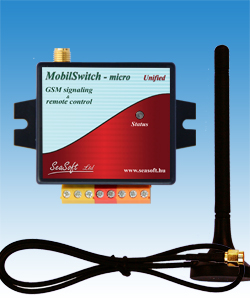

A MobilSwitch-Micro GSM pager digitális bemenete és relés kimenete max. 32 karakter hosszúságú névvel elnevezhető. Hasonlóan a kimenetek ki- és bekapcsolását végző parancsokat is a felhasználó határozhatja meg. A relés kimenet típusa szabadon változtatható, lehet monostabil (kapcsoltatás után egy meghatározott idő elteltével automatikusan kikapcsol) vagy bistabil (a bekapcsolást és kikapcsolást külön paranccsal kell végeztetni). A modulnak belső időzítője által a kimenet monostabil üzemmódban ráhívással indítva max. 100 óra időtartamra kapcsoltatható. A relé a ráhívást követően a megadott időtartam letelte után automatikusan kikapcsol, és visszaáll eredeti állapotába. Minden érvényes telefonszámhoz megadható, hogy a bemenetről indított riasztás melyik telefonra jelezzen SMS-sel. A modulok kétféle kivitelben készülnek, beépített kétnormás antennával, vagy 60cm-es RG-174-es koax kábelre szerelt SMA csatlakozós külső felcsavarozható mágnestalpas antennával.

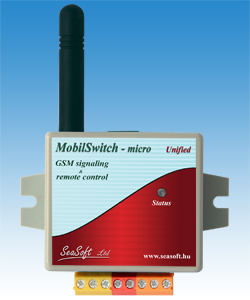

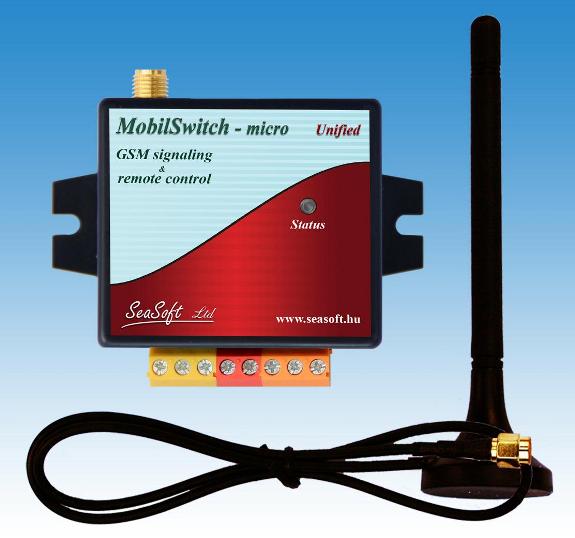

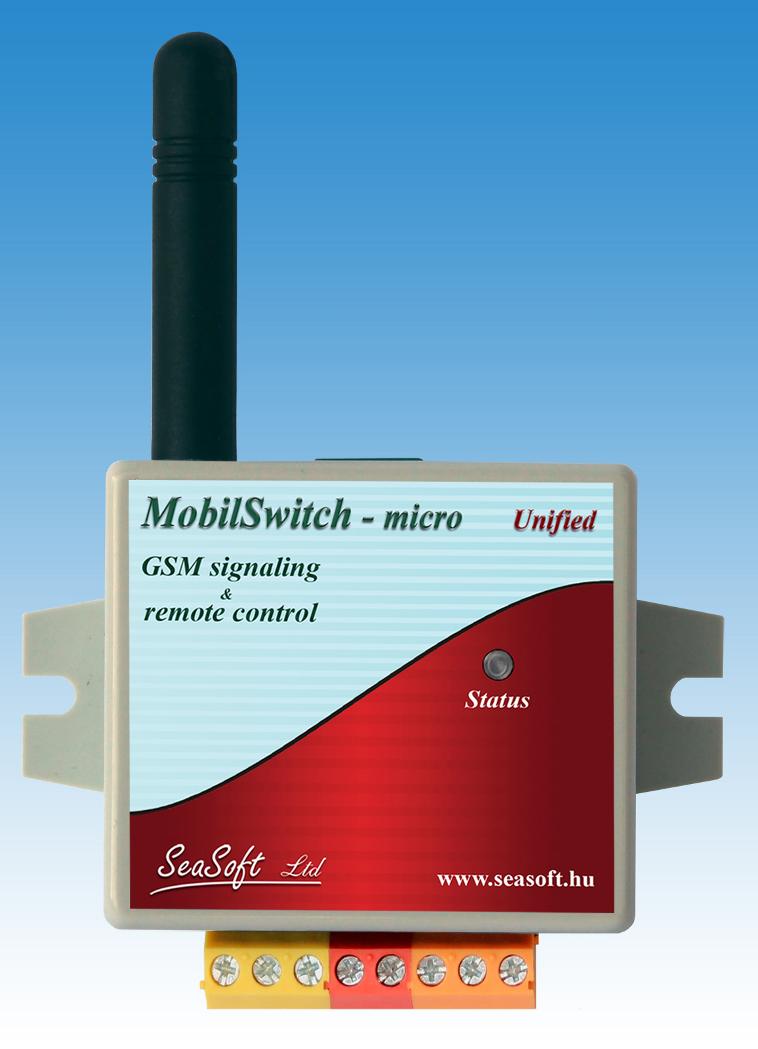

A MobilSwitch-Micro GSM távjelző és távkapcsoló modul szolgáltató független ipari GSM modullal, PIN-kód nélküli előfizetéses vagy feltöltős nanoSIM kártyával működik. A MobilSwitch-Micro univerzális távjelző és távkapcsoló modulok a MobilSwitch készülék család egy középkategóriás tagja. A kifejezetten ipari felhasználásra szánt MobilSwitch-"C" nagyáramú relés kimenetekkel, és több digitális bemenettel rendelkezik. A MobilSwitch-Micro szürke dobozba beépített antennás változatban, a MobilSwitch-Micro-a fekete dobozban külső mágnestalpas antennával vásárolható meg. Minden készüléknél az antenna és a letöltő szoftverünk tartozék. Az antenna a vásárláskor a készülék dobozában megtalálható, a Unified névre hallgató univerzális letöltő szoftver a www.seasoft.hu/letöltések.php menüpontban érhető el.

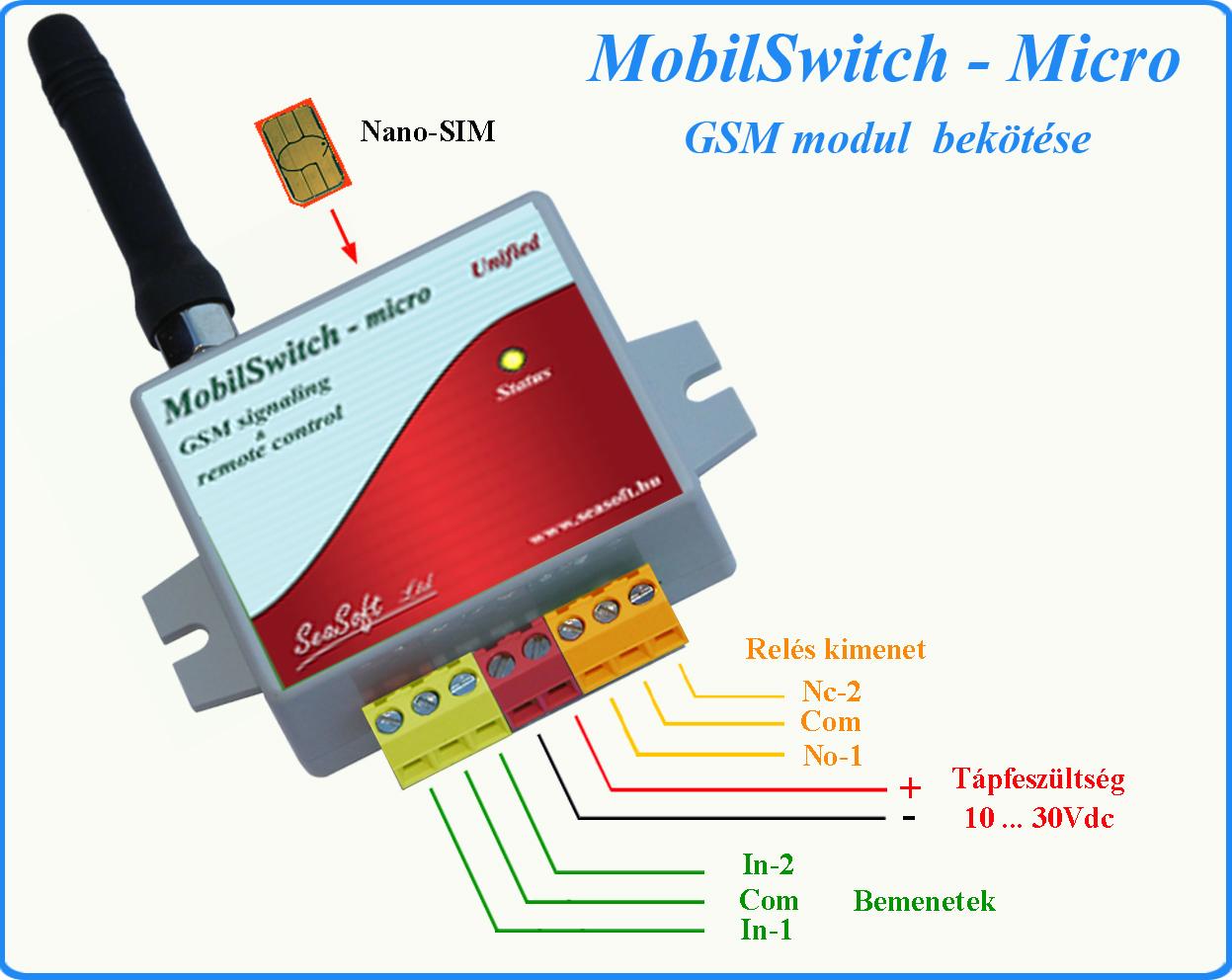

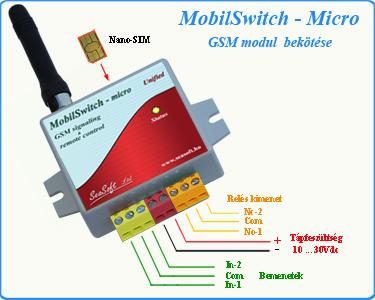

A MobilSwitch-Micro modul piros sorkapcsain +10-30V tápfeszültséget igényel, fordított polaritás ellen védett, és min. 500mA-es terhelhetõségű tápot igényel. A kontaktusos bemenetei 0V feszültség hatására, azaz a bemenetek földre (nullára) kapcsolásával kapcsolhatók. Egyes számú relés kimenete kisáramú egyáramkörös No típusú, a második kisáram relé Nc típusú, terhelhetőségük max. 48V-on legfeljebb 1A. A MobilSwitch-Micro modul bemenetei zavarvédettek, de külső feszültség rájuk nem kapcsolható. A bemeneteit kapcsolgathatja kontaktus, kapcsoló, jelfogó, relé vagy reed-relé, lehetõség szerint kis átmeneti ellenállással, pergés (prell) mentesen. A nanoSIM szabványos kártya foglalata van, és microUSB csatlakozón keresztül programozható fel, letölthető le, olvastatható fel a számítógépre a modul aktuális beállítása, és minden beleírt felhasználói paramétere.

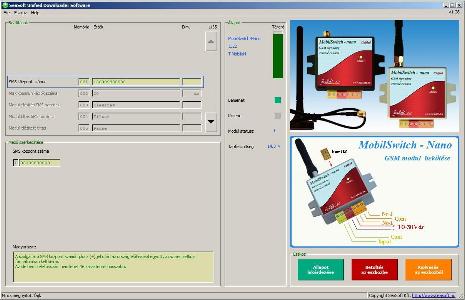

A MobilSwitch - Micro GSM modul felprogramozható, letölthető a Unified néven futó univerzális és ingyenes letöltõ szoftverünkkel, annak microUSB portján keresztül. A feszültség alá helyezett készüléket csatlakoztatva egy USB portra a Windows XP, Windows-7, Windows-8 vagy Windows-10 operációs rendszerek automatikusan felismerik a készüléket. A szoftver a teljes MobilSwitch / MobilArm / MobilGatet családot és elemeit felismeri és kezeli. Az eszközt rácsatlakoztatva a szoftver megkeresi és felismeri a modul típusát, melynek képe megjelenik a szoftverben a monitoron is. A hálózatra felcsatlakozott modul állapota, a ki-, és bemenetek, a GSM térerő, stb. lekérdezhetõ, az Állapot lekérdezése-re kattintással. A szoftverben a felhasználói beállításokat értelemszerűen, a memória helyek szakmailag értelmezhetõ kitöltésével kell beállítani. Javasolt a mezők gyári értékének (csak) átírása, a helyes szintaktika megtartása érdekében. A programozáskor a memória tábla minden mezejéhez alul magyarázó szöveg tartozik segítség képpen. Ügyeljünk a mezők helyes kitöltésére, mindenképpen kerüljük az ékezetes betűk, speciális karakterek használatát! Szoftverben a telefonszámokat mindig nemzetközi formátumban kell beírni.

A megszerkesztett adatok elmenthetők file-ba az ellenőrizhetőség vagy módosíthatóság érdekében. Az adatok a modulba letölthetők és feltölthetők. Az adatletöltés, és felolvasás sikeres voltát a szoftverben egy-egy felugró ablak jelzi. A sikertelen le- vagy feltöltés, vagy a számítógép és az GSM eszköz közötti kapcsolati hiba egy-egy felugró ablakban szintén megjelenítésre kerül. A memória tartalom igény szerint szerkeszthető, a táblázat alapján kitöltött és elküldésre kerülendő üzenetek kitölthetők más nyelven is. Egyetlen korlátozás létezik: csak 32 karakternél nem hosszabb ékezet nélküli tartalom kerülhet a memóriába. A konfigurációs tábla minden eleme távolról is módosítható SMS-sel bármely dedikált telefonszámról. Minden memória helynek van száma, neve, tartalma, és dimenziója.

A szolgáltató GSM hálózatára előzőleg már feljelentkezett modult a felprogramozás előtt célszerű lekérdezni, hogy ellenőrizhető legyen adott helyen a térerő mértéke.

Specifikációk:

Tápfeszültség tartománya:	10-30 Vdc	Frekvenciasáv:	900/1800MHz
Áramfelvétel elengedett relével:	27 mA	Kommunikáció:	SMS, voice
Áramfelvétel behúzott relével:	46 mA	Max. feszültség a bemeneten:	+6 V max.
Átlagos áramfelvétel (24 óra):	65 mA	Antenna csatl.:	SMA
Max. áramfelvétel:	170 mA	Üzemi hőmérséklet:	-30 ... +70 C

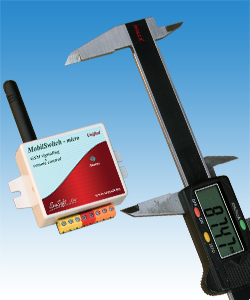

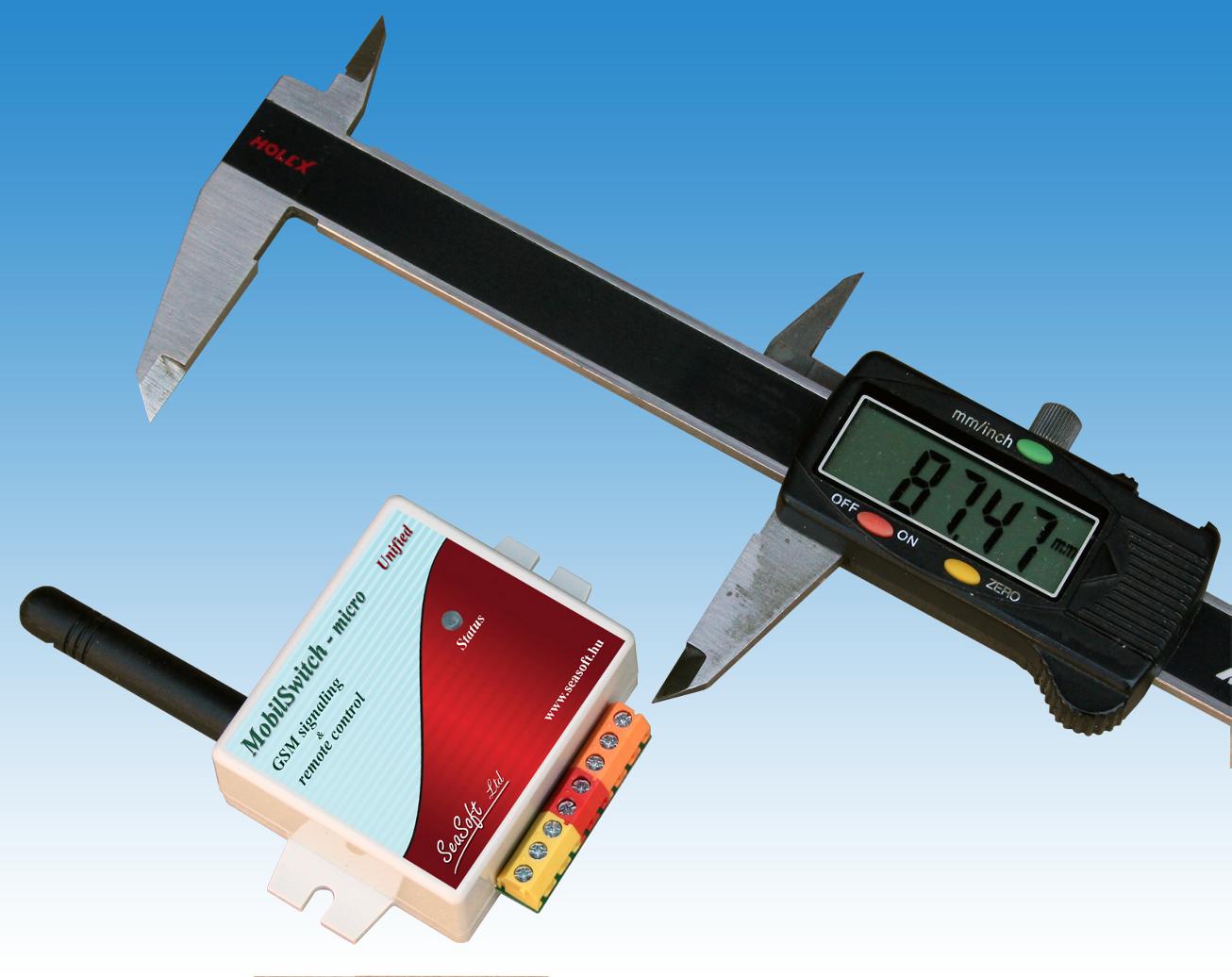

	Doboz magassága antenna nélkül:		55 mm
	Doboz magassága bot antennával:		88 mm
	Mágnestalpas antenna magassága:		110 mm
	Doboz szélessége rögzítő fülekkel:		64 mm
	Doboz szélessége rögzítő fül nélkül:		48 mm
	Doboz vastagsága:		24 mm
