MobilSwitch-Nano   - GSM távjelző és távkapcsoló modul

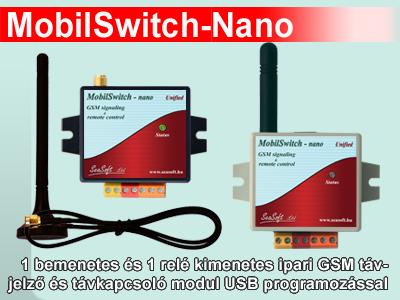

MobilSwitch-nano GSM átjelző


Tetszőleges távjelzési és távkapcsolási feladatokra

Programozható tesztkóddal, élesítési és tiltási lehetőségekkel

USB-ról széleskörűen konfigurálható modul, SMS távprogramozási lehetőséggel is

Feszültségmentes kontaktusos bemenettel, és egy kisáramú relés kimenettel

Önállóan felszerelhető készülék, mely bármely SIM kártyával üzemel

Szolgáltató és SIM kártya független GSM modullal

Lakásokban, ipari-, és külső létesítményekben GSM távjelző-, és távkapcsolóként

Mágneses talpas, vagy rövid bot antennával

Mobil helyeken akkumulátorra is köthető, akkufeszültség figyeléssel

       A MobilSwitch-Nano biztonságtechnikai riasztóközpontok távjelzésre és távkapcsolásra fejlesztett GSM hívó modul, a MobilSwitch-1 GSM hívó korszerűbb utód terméke. Bemenete feszültségmentes kontaktusra aktiválódik, és kisfeszültségű, kisáramú kimenete van. Saját szoftverével laptopról vagy asztali számítógépről programozható, letölthető, kiolvasható. A modul a bemenetek megváltozásáról a felhasználót az általa tetszőleges tartalomra előre programozott SMS-ben értesíti. Ezenkívül egy-egy (felhasználó által programozott tartalmú) SMS-sel, vagy a hívószám felismerésen alapuló ingyenes rácsengetéssel a relés kimenet állapota változtatható. Univerzális használatra javasolt ipari GSM pager max. 4 telefonszámra programozható fel, így egy-egy SMS is max. 4 telefonra küldhető el. Sokoldalú felhasználásra tervezett, biztos működésű készülék, mely jó ár-érték arányú GSM távjelző és távirányító egységként univerzális felhasználásra, távjelzésre és távkapcsolásra ad lehetőséget. Ipari célzatú készülék, tápfeszültség igénye 8-30V egyenfeszültség, min. 500mA terhelhetőséggel.

       A GSM pager digitális bemenete és relés kimenete max. 32 karakter hosszúságú névvel elnevezhető. Hasonlóan a kimenetek ki- és bekapcsolását végző parancsokat is a felhasználó határozhatja meg. A relés kimenet típusa szabadon változtatható, lehet monostabil (kapcsoltatás után egy meghatározott idő elteltével automatikusan kikapcsol) vagy bistabil (a bekapcsolást és kikapcsolást külön paranccsal kell végeztetni). A GSM modulnak saját név adható a nagyobb számú modul egyidőben történő felügyelete esetére, valamint az események könnyebb azonosítása érdekében. A modulnak belső időzítője által a kimenet monostabil üzemmódban ráhívással indítva max. 100 óra időtartamra kapcsoltatható. A relé a ráhívást követően a megadott időtartam letelte után automatikusan kikapcsol, és visszaáll eredeti állapotába. Minden érvényes telefonszámhoz megadható, hogy a bemenetről indított riasztás melyik telefonra jelezzen SMS-sel. A modulok kétféle kivitelben készülnek, beépített kétnormás antennával, vagy 60cm-es RG-174-es koax kábelre szerelt SMA csatlakozós külső felcsavarozható mágnestalpas antennával.

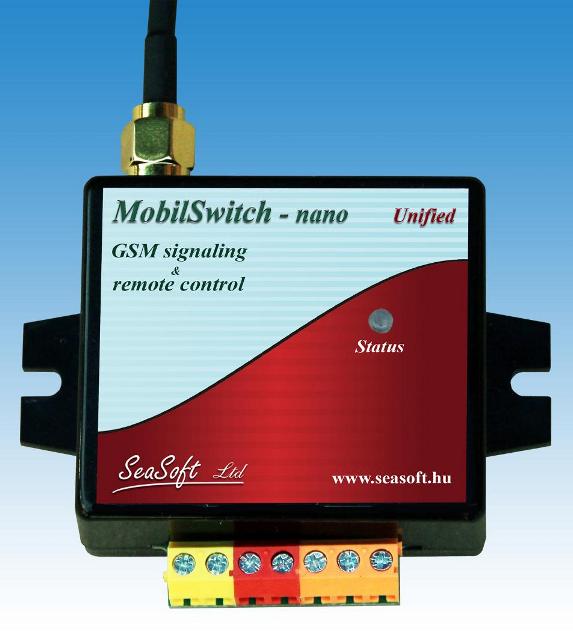

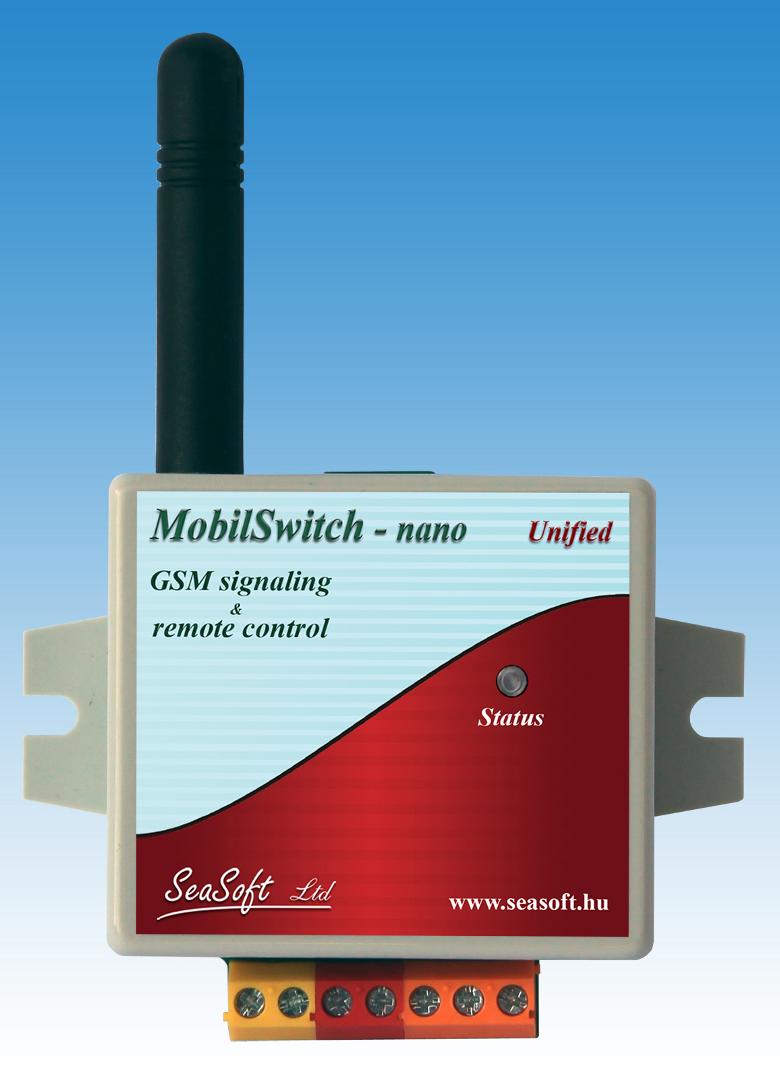

       A MobilSwitch-Nano GSM távjelző és távkapcsoló modul szolgáltató független ipari GSM modullal, PIN-kód nélküli előfizetéses vagy feltöltős nanoSIM kártyával működik. A MobilSwitch-Nano univerzális távjelző és távkapcsoló modulok a MobilSwitch készülék család egyszerűsített és legkisebb tagjai, melynek komplexebb típusa a MobilSwitch-Micro és az ipari felhasználásra szánt MobilSwitch-"C" széria, melyek tagjai több relés kimenettel vagy nagyáramú relés kimenetekkel, és több digitális bemenettel rendelkeznek. A MobilSwitch-Nano szürke dobozba beépített antennás változatban, a MobilSwitch-Nano-a fekete dobozban külső mágnestalpas antennával vásárolható meg. Minden készüléknél az antenna és a letöltő szoftverünk tartozék. Az antenna a vásárláskor a készülék dobozában megtalálható, a Unified névre hallgató univerzális letöltő szoftver a www.seasoft.hu/letöltések.php menüpontban érhető el.

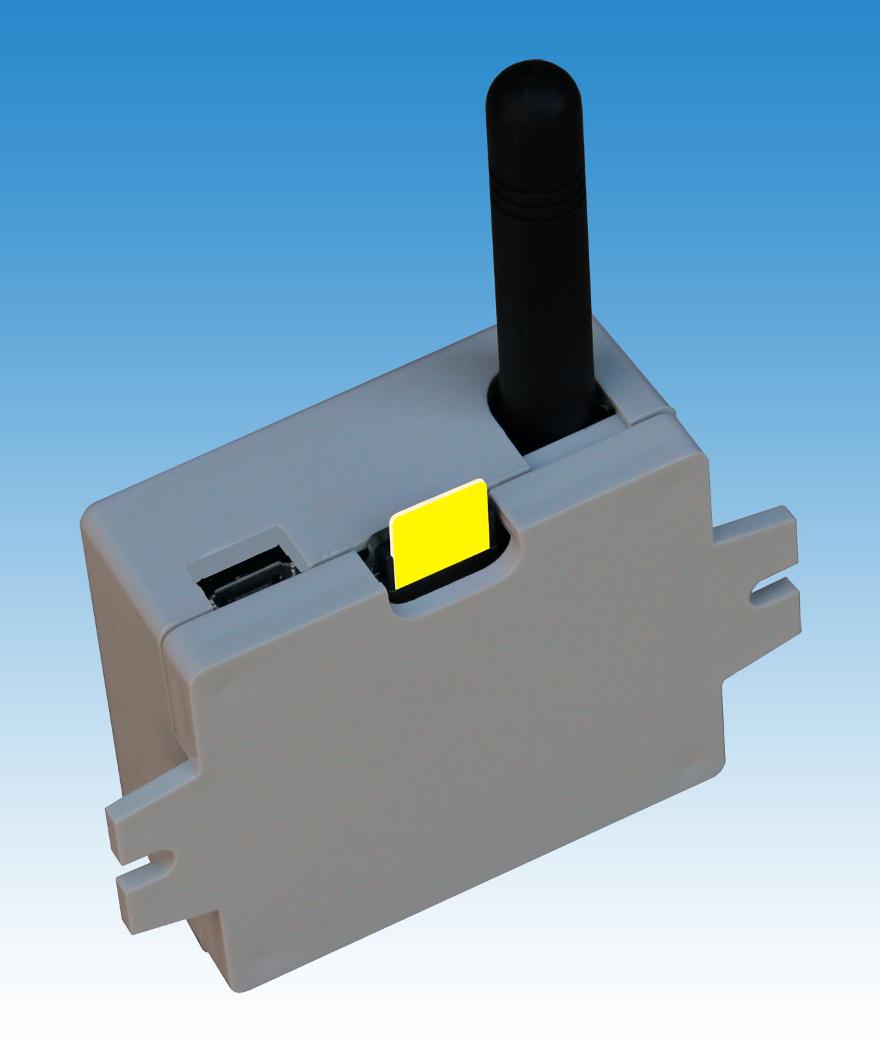

       A MobilSwitch-Nano modul piros sorkapcsain +10-30V tápfeszültséget igényel, fordított polaritás ellen védett, és min. 500mA-es terhelhetõségű tápot igényel. A kontaktusos bemenete 0V feszültség hatására, azaz a bemenet földre (nullára) kapcsolásával kapcsolható.Relés kimenete kisáramú egyáramkörös No típusú, terhelhetősége max. 48V-on legfeljebb 1A. A MobilSwitch-Nano modul bemenete zavarvédett, de külső feszültség rá nem kapcsolható. A bemenetét kapcsolgathatja kontaktus, kapcsoló, jelfogó, relé vagy reed-relé, lehetőség szerint kis átmeneti ellenállással, pergés (prell) mentesen. A nanoSIM szabványos kártya foglalata van, és microUSB csatlakozón keresztül programozható fel, tölthető le, olvastatható fel a számítógépre a modul aktuális beállítása, és minden beleírt felhasználói paramétere.

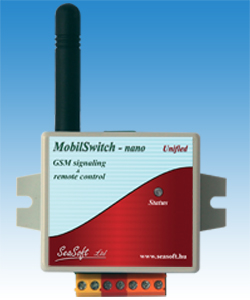

GSM távjelző

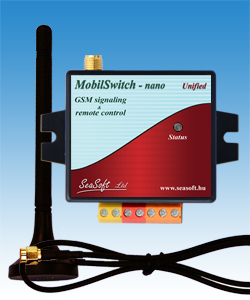

GSM pager

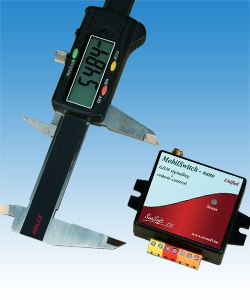

GSM távkapcsoló

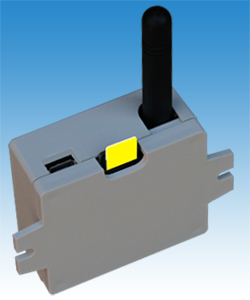

SMS kapcsoló



       A MobilSwitch-Nano GSM modul felprogramozható, letölthető a Unified néven futó univerzális és ingyenes letöltõ szoftverünkkel, annak microUSB portján keresztül. A feszültség alá helyezett készüléket csatlakoztatva egy USB portra a Windows XP, Windows-7, Windows-8 vagy Windows-10 operációs rendszerek automatikusan felismerik a készüléket. A szoftver a teljes MobilSwitch / MobilArm / MobilGatet családot és elemeit felismeri és kezeli. Az eszközt rácsatlakoztatva a szoftver megkeresi és felismeri a modul típusát, melynek képe megjelenik a szoftverben a monitoron is. A hálózatra felcsatlakozott modul állapota, a ki-, és bemenetek, a GSM térerő, stb. lekérdezhetõ, az Állapot lekérdezése-re kattintással. A szoftverben a felhasználói beállításokat értelemszerűen, a memória helyek szakmailag értelmezhetõ kitöltésével kell beállítani. Javasolt a mezők gyári értékének (csak) átírása, a helyes szintaktika megtartása érdekében. A programozáskor a memória tábla minden mezejéhez alul magyarázó szöveg tartozik segítség képpen. Ügyeljünk a mezők helyes kitöltésére, mindenképpen kerüljük az ékezetes betűk, speciális karakterek használatát! Szoftverben a telefonszámokat mindig nemzetközi formátumban kell beírni.

Unified letöltő

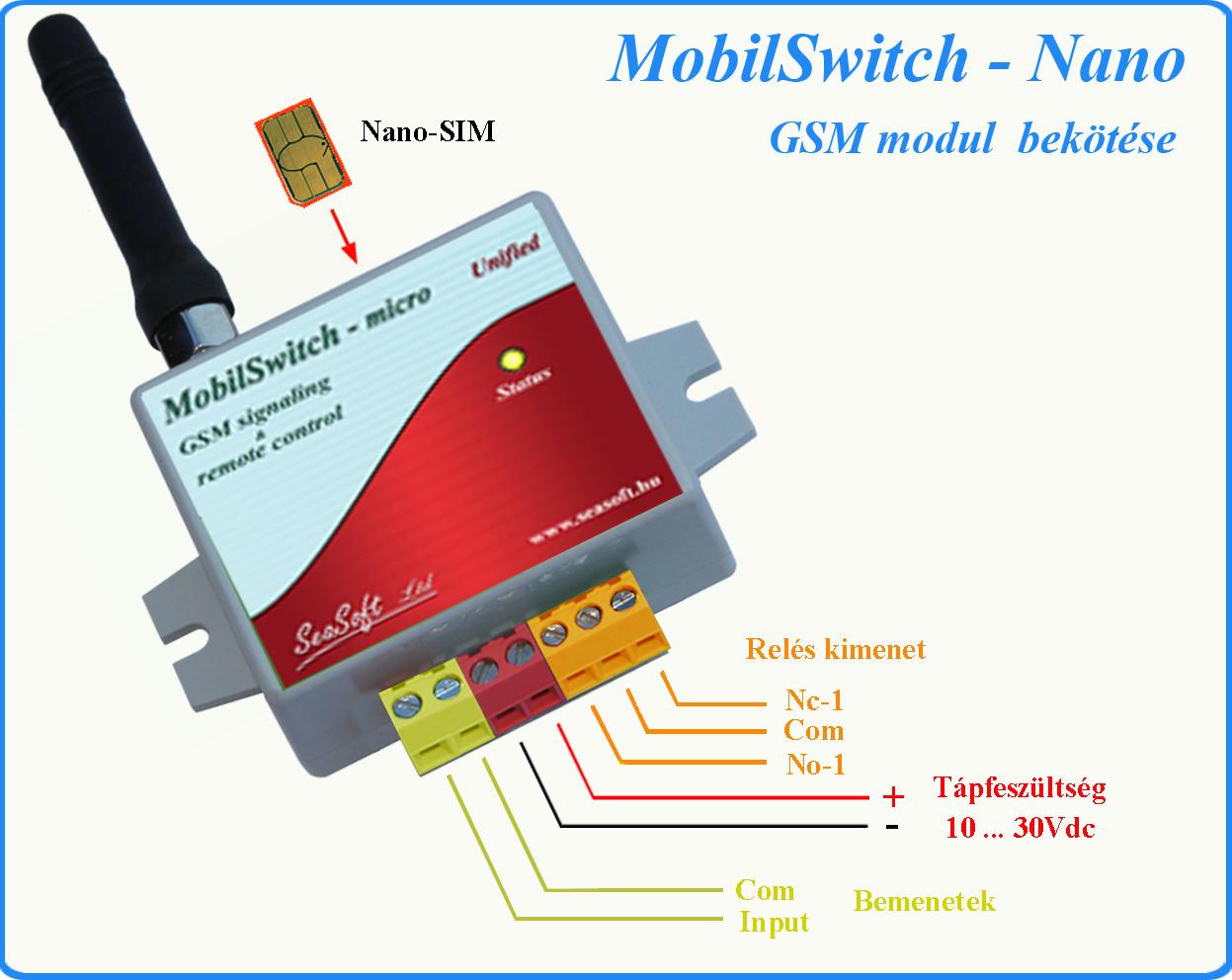

MobiSwitch Nano bekötés

       A memória tartalom igény szerint szerkeszthető, a táblázat alapján kitöltött és elküldésre kerülendő üzenetek köre szabadon bővíthető vagy szűkíthető. A táblázat üzenetei kitölthetők más nyelven is. Egyetlen korlátozás létezik: a 32 karakternél nem hosszabb ékezet nélküli memória tartalmak szabálya. A konfigurációs tábla minden eleme távolról is módosítható SMS-sel bármely dedikált telefonszámról. Minden memória helynek van száma, neve, tartalma, és dimenziója. Minden memória helyhez és funkcióhoz magyarázat is tartozik az alsó Magyarázat ablakban. A felhasználó a Mező szerkesztése ablakban csak a kurzor alatt lévő memória hely tartalmát tudja változtatni. A memória tartalma lehet szám vagy betű a memória jellegétől függően. Ha a jellegéből fakadóan az karakteres, akkor annak tartalma lehet tetszőleges nyelvű, de nem tartalmazhat ékezetes karakterek.

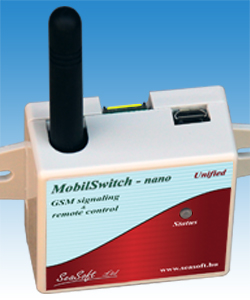

SMS jelző
Riasztás SMS-ben
GSM riasztó


      A megszerkesztett adatok elmenthetők file-ba az ellenőrizhetőség vagy módosíthatóság érdekében. Az adatok a modulba letölthetők és feltölthetők. Az adatletöltés, és felolvasás sikeres voltát a szoftverben egy-egy felugró ablak jelzi. A sikertelen le- vagy feltöltés, vagy a számítógép és az GSM eszköz közötti kapcsolati hiba egy-egy felugró ablakban szintén megjelenítésre kerül. A memória tartalom igény szerint szerkeszthető, a táblázat alapján kitöltött és elküldésre kerülendő üzenetek kitölthetők más nyelven is. Egyetlen korlátozás létezik: csak 32 karakternél nem hosszabb ékezet nélküli tartalom kerülhet a memóriába. A konfigurációs tábla minden eleme távolról is módosítható SMS-sel bármely dedikált telefonszámról. Minden memória helynek van száma, neve, tartalma, és dimenziója.

       A szolgáltató GSM hálózatára előzőleg már feljelentkezett modult a felprogramozás előtt célszerű lekérdezni, hogy ellenőrizhető legyen adott helyen a térerő mértéke.



Specifikációk:



Tápfeszültség tartománya:
10-30 Vdc
  Frekvenciasáv:
900/1800MHz
Áramfelvétel elengedett relével:
27 mA
  Kommunikáció:
SMS, voice
Áramfelvétel behúzott relével:
37 mA
  Max. feszültség a bemeneten:
+6 V max.
Átlagos áramfelvétel (24 óra):
55 mA
  Antenna csatl.:
SMA
Max. áramfelvétel:
160 mA
  Üzemi hőmérséklet:
-30 ... +70 C

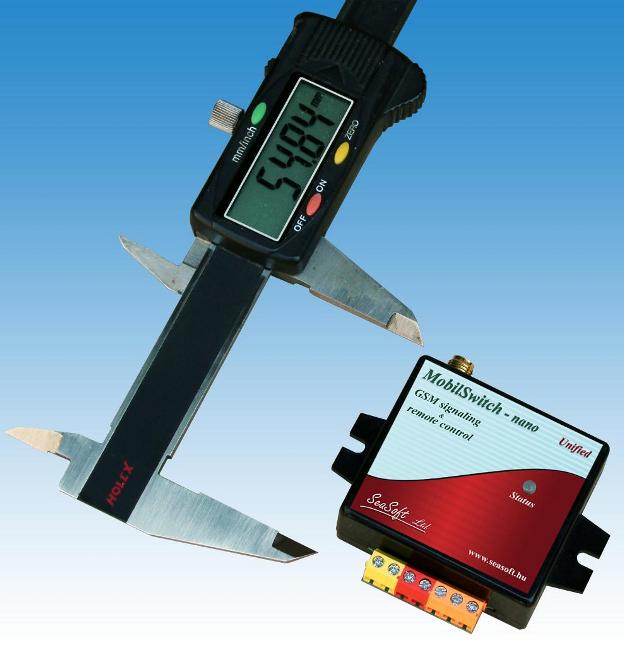

Doboz magassága antenna nélkül:

55 mm

Doboz magassága bot antennával:

88 mm

Mágnestalpas antenna magassága:

110 mm

Doboz szélessége rögzítő fülekkel:

64 mm

Doboz szélessége rögzítő fül nélkül:

48 mm

Doboz vastagsága:

24 mm
