MobilTherm-1xL - GSM thermosztát, hőfokjelző és hőfokriasztó modul
Házakba, intézményekbe hőfok távjelzés- és hőfokriasztás céljára
Keltetők, szárítók, fóliaházak, stb. hőmérséklet szabályzásra
2 db univerzális relés kimenettel és 2 db kontaktusos bemenettel, belső akkumulátorral
Boltokban, élelmiszerüzletekben hűtők, fagyasztók, vitrinek távfelügyeletére
Ipari klíma-, hűtő-, fűtő, szellőző rendszerek hőfok szabályzására és hőfokriasztásra
Családi házak hűtés-fűtés rendszereinek GSM alapú kiegészítőjeként
Gépkocsik, lakókocsik és lakóautók hőfokszabályzására
Külső és belső hőmérőkkel, bot- vagy mágnestalpas antennával
Kommunikációs és meteorológiai konténerek hőmérséklet szabályzására
Hálózat-, szolgáltató- és SIM-kártya független modul, kétféle antennával
A MobilTherm-1xL hőfokszabályzásra, távhőmérésre, távjelzésre és távműködtetésre kifejlesztett ipari GSM alapú thermosztát, hőfokjelző és hőfokriasztó modul. A GSM modul belső Lythium-polimer akkumulátorral, külső digitális hőmérővel, 2 db záró kontaktusra aktiválódó bemenettel és 2 db egyáramkörös, kisáramú relés kimenettel rendelkezik. Relés kimenetei egy-egy SMS-sel kapcsoltathatók ki- és be bistabil (csak újabb SMS-re változó) állapotba, vagy monostabil állapotba, azaz egy parancs SMS hatására adott időre meghúzattathatók, mely idő leteltekor a relék automatikusan kikapcsolnak. A modulhoz csatlakoztatható digitális hőmérő -50C és +50C fok között tud mérni. A beállított alsó és felső hőmérsékleti határokat átlépve a modul a felprogramozott felhasználói telefonszámokra SMS-t fog küldeni. A két digitális bemenet változásairól szintén küld SMS-t. A felhasználók a hőmérsékleti riasztásról vagy bemenet változásokról előre beállított tartalmú SMS-ben és/vagy telefonhívással értesülnek. A relék No kimenete van kivezetve, így a fogyasztók alapállapotban kikapcsoltak. A relé meghúzásával azok bekapcsolhatók.
A MobilTherm-1xL GSM hőfokriasztó maximum 4 telefonszámra programozható fel. Rendszerint privát felhasználásra, lakásokba, hétvégi házakba, nyaralókba ajánlott kifagyás elleni védelemre és/vagy temperálásra, ugyanakkor mezőgazdasági vagy állattenyésztési célokra szolgáló helyeken is jól alkalmazható. Tápfeszültség igénye 8-30V egyenfeszültség, minimum 500mA terhelhetőséggel. Programozása az Unified ingyenes letöltő szoftverünkkel számítógépről vagy laptopról, mikroUSB porton keresztül, vagy a konfiguráció módosítása a modulra küldött néhány SMS segítségével lehetséges. A bemenetek, és a kimenetek max. 32 karakter hosszú névvel elnevezhetők, és meghatározható a kimeneteket vezérlő parancs formátuma is. A modul csak dedikált telefonszámokról fogad el parancsokat, így biztosított hogy illetéktelen a modult ne tudja letiltani, vagy átprogramozni. A modulban belsőakku van, így áramszünet esetén is küld riasztást. Belső akkuról kb. 4-6 órát üzemel, így ha ezen időn belül visszaáll az áramellátás, a készülék SMS-ben és hívással azt is lejelenteni.

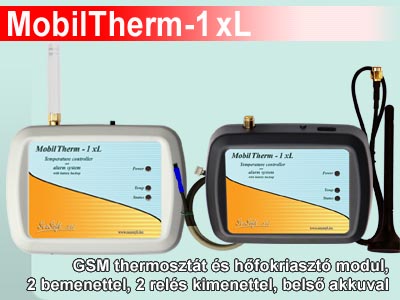

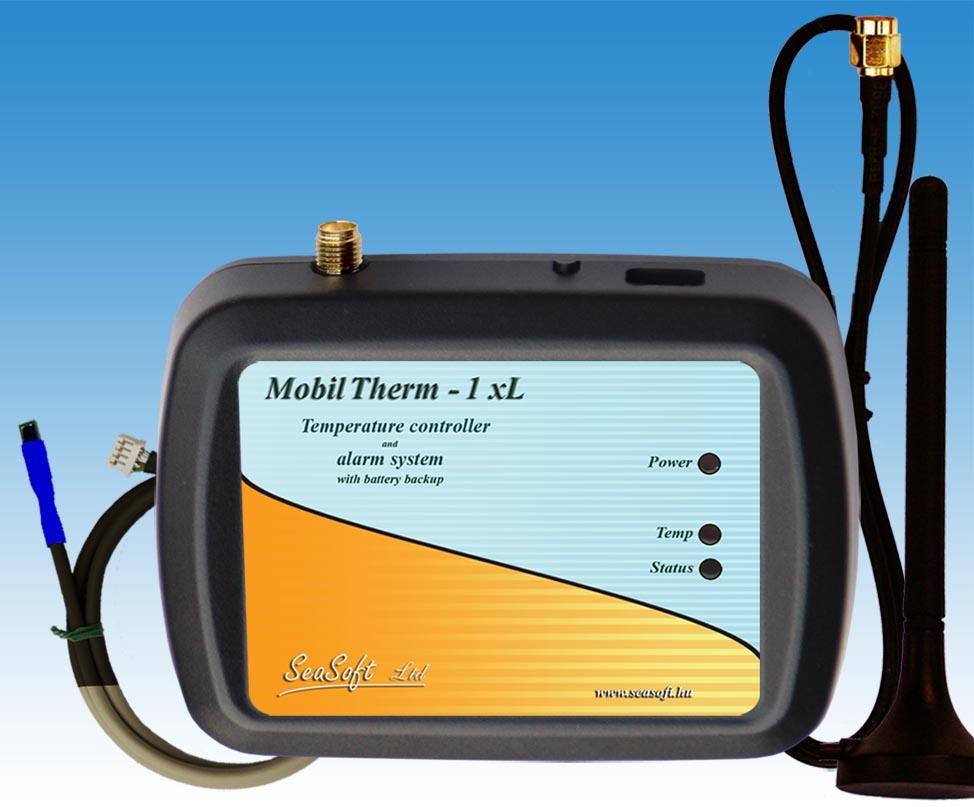

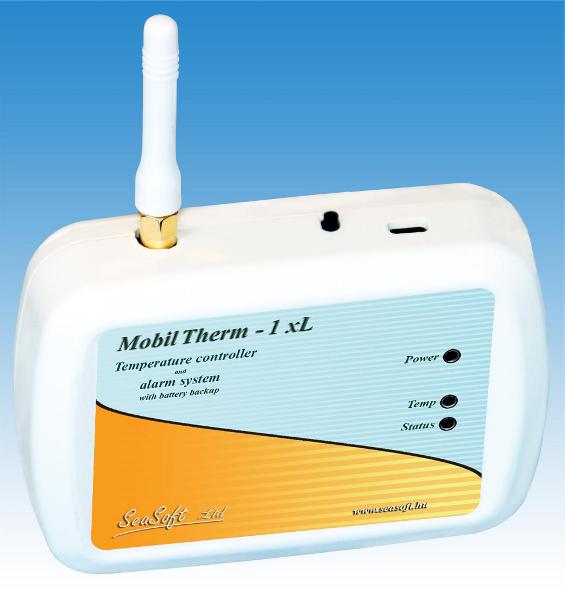

A MobilTherm-1xL kompletten ipari GSM modullal, mindig a legújabb működtető szoftverrel, külső vagy belső antennával kerül forgalomba. Ez a modul belső antennával és hőmérővel kivitellel MobilTherm-1xL név alatt, a külső antennás, külső hőmérős verzió MobilTherm-1xLa -ként fut. A család kisebb a MobilTherm-1M, és MobilTherm-1S, melyekből létezik külső és belső hőmérős és antennás verzió is. A legkisebb, az S-es verzióban nincs belső akku. A “C” sínre (DIN sínre) felpattintható verziónk MobilTherm-1C néven kapható, belső akkuval, nagyáramú relékkel, 230V-os berendezések vezérlésére. Minden készülék elérhető ráépített kisméretű bot antennával, vagy külső mágnestalpas antennával is.

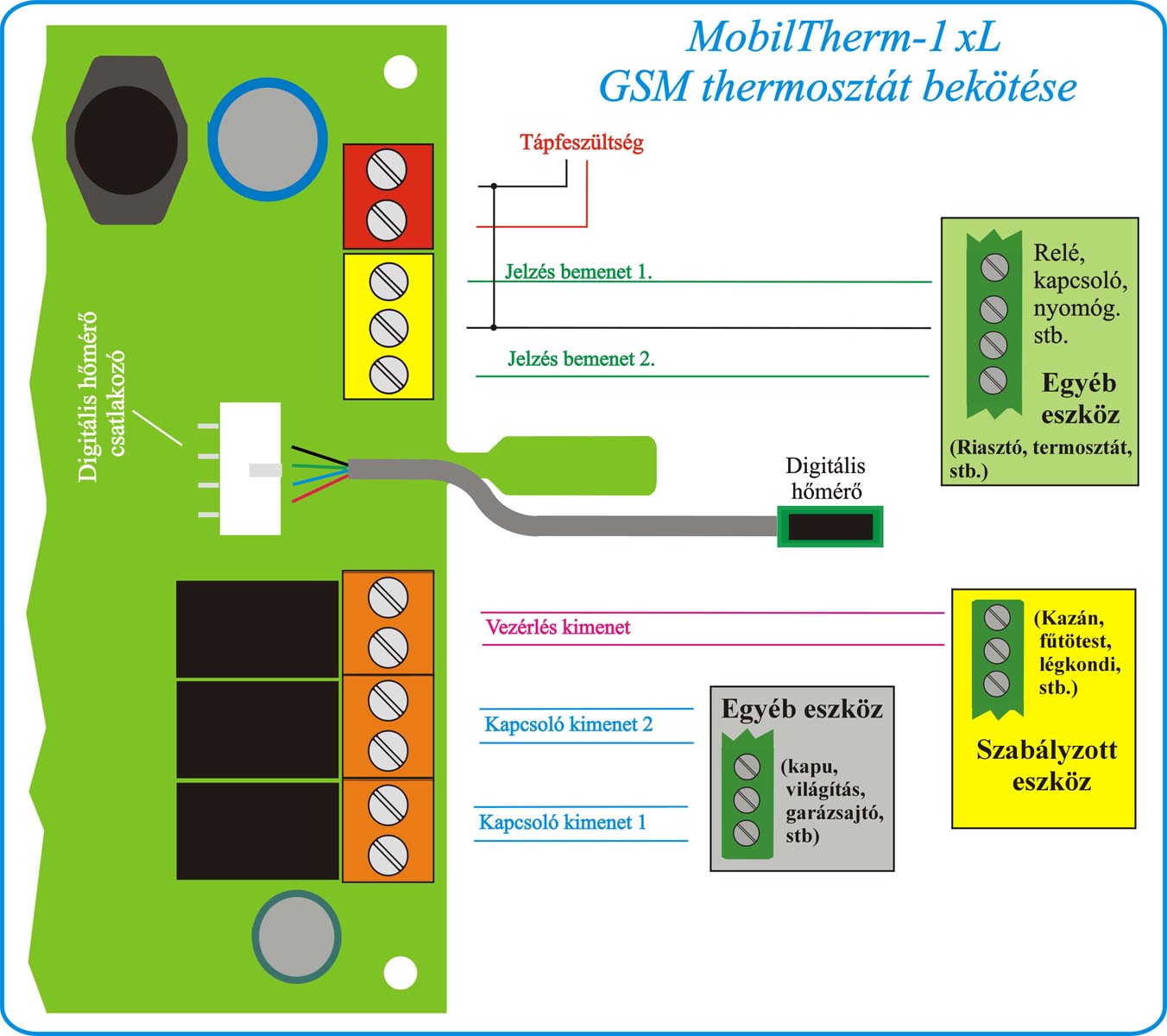

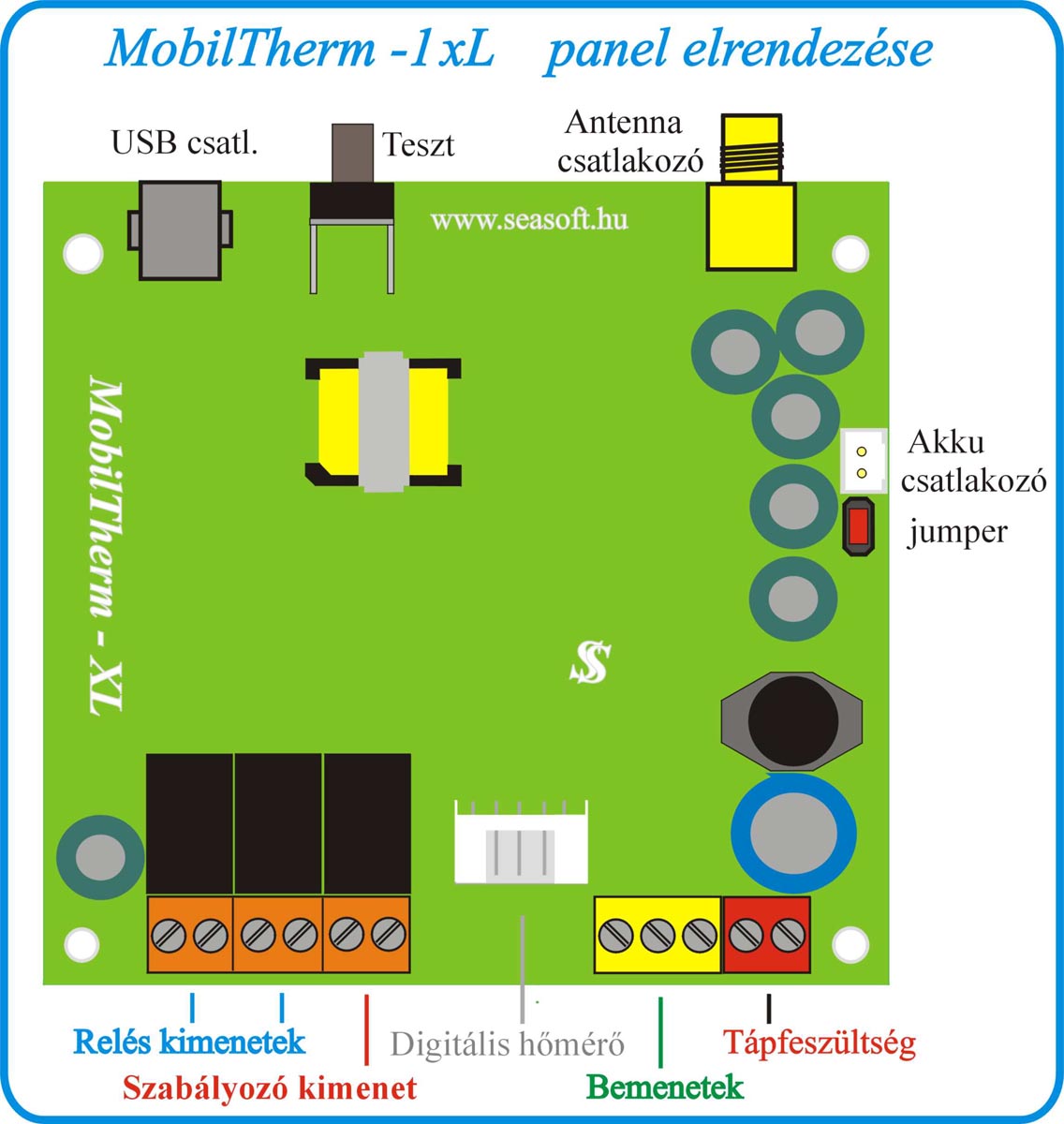

A MobilTherm-1xL GSM hőfokriasztó független ipari GSM modullal, PIN-kódot nem igénylő előfizetéses vagy feltöltős nanoSIM kártyával működhet. A hálózatra feljelentkezés után minden beállított paraméter, a hőmérséklet, a bemenetek és a kimenetek pillanatnyi állapota, stb. lekérdezhető. A modul kikapcsolás után sem felejti el a beállított értékeket, bekapcsolás után a működése ugyanott folytatódik. A doboz tetején egy TESZT nyomógomb található. Ennek megnyomásakor teszt üzenet fog elmenni a konfigurációnak megfelelően, mely tartalmazza a legfontosabb paramétereket, a bemenetek és a kimenetek állapotát egyaránt. Táplálása 10-30Vdc és 500mA egyenfeszültséggel történhet. A kimenetek egyáramkörös, záró érintkezős, NO típusú kisáramú relék, COM és NO pontjai kerültek kivezetésre. Terhelhetőségük maximum 48V, 1A. A GSM modem SMA antenna csatlakozós, mely annak felső oldalán található. Ehhez felcsavarozható kisméretű bot antenna, vagy koax kábelen lévő mágnestalpas antenna szerelhető. A modul egyszerű, feszültségmentes, záró kontaktusra aktiválódó bemenete galvanikusan nincsenek leválasztva a modul belső áramköréről, ezekre külső feszültség nem kapcsolható!
A modul tápfeszültség bemenete fordított polaritás ellen védett, és 500mA-es biztosítékkal védett. A digitális hőmérők 4 eres árnyékolt kábellel csatlakoznak a panelhez, -50C és +50Cközötti működik, és tartományon belül +/- 1 fok pontossággal. Alapesetben kb. 60cm-es szerelt kábellel kapható, külön rendelésre hosszabb kábellel is felszerelhető.
A MobilTherm-1xL SMS-ekkel is felprogramozható. Létezik általános lekérdező parancs, mely a készülék pillanatnyi állapotát adja vissza:
- lekérdező SMS: #?*
- a válasz SMS:
MobilTherm-1xL Ver:1.14 T-MobileH Rssi:5 Ubat:12.3V A:1, Riaszto:0 Vizszintjelzo:0, Kazán:0 Boiler:0 Nappali szoba:+23.0
A memória beíró parancsokkal az adott memóriahely (beállítások) írhatók át, a memória kiolvasó parancsokkal az adott memóriahelyen lévő beállítás kérdezhetó vissza SMS-ben. A kimenet állító paranccsal a relés kimenet állapota változtatható.
Specifikációk:
| Tápfeszültség: | 10–35 Vdc |
| Átlagos áramfelvétel: | 43 mA |
| Áramfelvétel elengedett relékkel: | 27 mA |
| Áramfelvétel behúzott relékkel: | 63 mA |
| Max. áramfelvétel: | 202 mA |
| Max. feszültség a bemeneteken: | 5 V |
| Frekvenciasáv: | 900/1800 MHz |
| Kommunikáció: | SMS, voice |
| Antenna csatl.: | SMA bot, kétnormás |
| Üzemi hőmérséklet: | -30 ... +70 C fok |
| Doboz magassága antenna nélkül: | 86 mm |
| Doboz magassága bot antennával: : | 137 mm |
| Mágnestalpas antenna magassága: : | 110 mm |
| Doboz szélessége:: | 115 mm |
| Doboz vastagsága: : | 33 mm |
