MobilTherm-2xC - DIN sines GSM hőfokriasztó, nagyáramú távkapcsoló modul belső akkuval

távhőmérő


Gyógyszertárakba, laborokba, konyhák- és éttermekbe hűtők leolvadás- és hőfokriasztására

Keltetők, szárítók, fóliaházak, stb. hőmérsék ellenőrzésre, hőfokriasztásra

2 db nagyáramú relés kimenettel és 2 db kontaktusos bemenettel, belső akkumulátorral

Boltokban, áruházakban, élelmiszerüzletekben hűtők, fagyasztók, vitrinek távfelügyeletére

Ipari klíma-, hűtő-, fűtő, szellőző rendszerek távjelzés-, távindítás-, és hőfokriasztásra

Családi házak hűtés-fűtés rendszereinek GSM alapú kiegészítőjeként

Gépkocsik, lakókocsik és lakóautók hőmérséklet ellenőrzésére

Külső és belső hőmérőkkel, bot- vagy mágnestalpas antennával

Kommunikációs és meteorológiai konténerek hőmérséklet riasztására

Hálózat-, szolgáltató- és SIM-kártya független modul, kétféle antennával

        A MobilTherm-2x távmérésre, távjelzésre és távműködtetésre kifejlesztett ipari GSM alapú, nagyáramú hőfokjelző és hőfokriasztó modul "C"sines kiépítésben. A GSM modul belső Lythium-polimer akkumulátorral, 2 db külső digitális hőmérővel, 2 db záró kontaktusra aktiválódó bemenettel és 2 db egyáramkörös nagyfeszültségű és nagyáramú, 230V 8A-es relés kimenettel rendelkezik. Mindkét relés kimenete egy-egy SMS-sel kapcsoltatható ki- és be bistabi (csak újabb SMS-re változó) állapotba, vagy monostabil állapotba, azaz egy parancs SMS hatására adott időre meghúzattatható, mely idő letelte után ez a relé automatikusan kikapcsol. A modulhoz csatlakoztatható max. 2 db digitális hőmérő -50C és +50C fok között mér. A beállított alsó és felső hőmérsékleti határokat átlépve a felprogramozott felhasználói telefonszámokra értesítést fog küldeni. A két digitális bemenet változásairól szintén küld SMS-t. A felhasználók a hőmérsékleti riasztásról vagy bemenet változásokról beállított tartalmú SMS-ben és/vagy telefonhívással értesülnek. A relék NO és COM kimenete van kivezetve, így a fogyasztók alapállapotban kikapcsoltak, és a relé meghúzásával bekapcsolhatók.

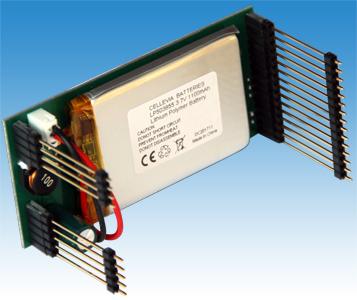

       A MobilTherm-2xC hőfokriasztó 4 telefonszámra programozható fel. Hűtőkamráktól a légkondicionált helyiségekig, raktáraktól a szerver szobákig épp úgyhasználható, mint például temperált mezőgazdasági és/vagy állattenyésztési célokra szolgáló telepeken is. Tápfeszültség igénye 10-30Vdc egyenfeszültség min. 500mA terhelhetőséggel. Programozása az erre a célra szolgáló ingyenes letöltő szoftverünkkel számítógépről microUSB porton keresztül, vagy a modulra küldött néhány SMS által lehetséges. A bemenetek, és a kimenetek max. 32 karakter hosszú névvel elnevezhetők, és meghatározható a kimeneteket vezérlő parancs formátuma is. Ezen parancsokat a modulra elküldve a relék (bekapcsol vagy kikapcsol) végrehajtanak. A modul csak dedikált telefon-számokról fogad el parancsokat, így illetéktelen a modult nem tudja letiltani, vagy átprogramozni. A "C" vagy "DIN" sines modulban belső Li-Po akkumulátor van, áramszünet esetén is küld riasztást. Belső akkuról kb. 4-6 órát üzemel, így ha ezen időn belül visszaáll az áramellátás, a készülék SMS-ben és hívással azt is lejelenteni.

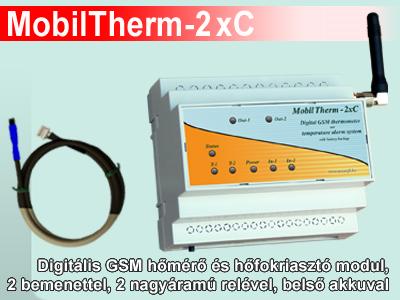

       A GSM távhőmérő és hőfokriasztó modul kompletten ipari GSM modullal, mindig a legújabb működtető szoftverrel, külső vagy belső antennával, bedobozolt kivitelben MobilTherm-2xC név alatt, kisebb verziója MobilTherm-2mC néven vásárolható meg. A kisebb verzió a MobilTherm-2mC szintén "DIN" sines dobozban van, és a belső akkumulátoron kívül csak 1 bemenetet, 1 kimenetet, és 1 hőmérőt tartalmaz. Mindkét készülék maximum 10 méter hosszú zavarvédett, árnyékolt kébelen lévő digitális hőmérővel szerelt. Igy ezek a készülékek a nagyáramú relékkel kifejezetten hálózati berendezések vezérlésére tervezettek és alkalmasak. Minden készülék elérhető ráépített kisméretű bot antennával, vagy külső mágnestalpas antennával is.

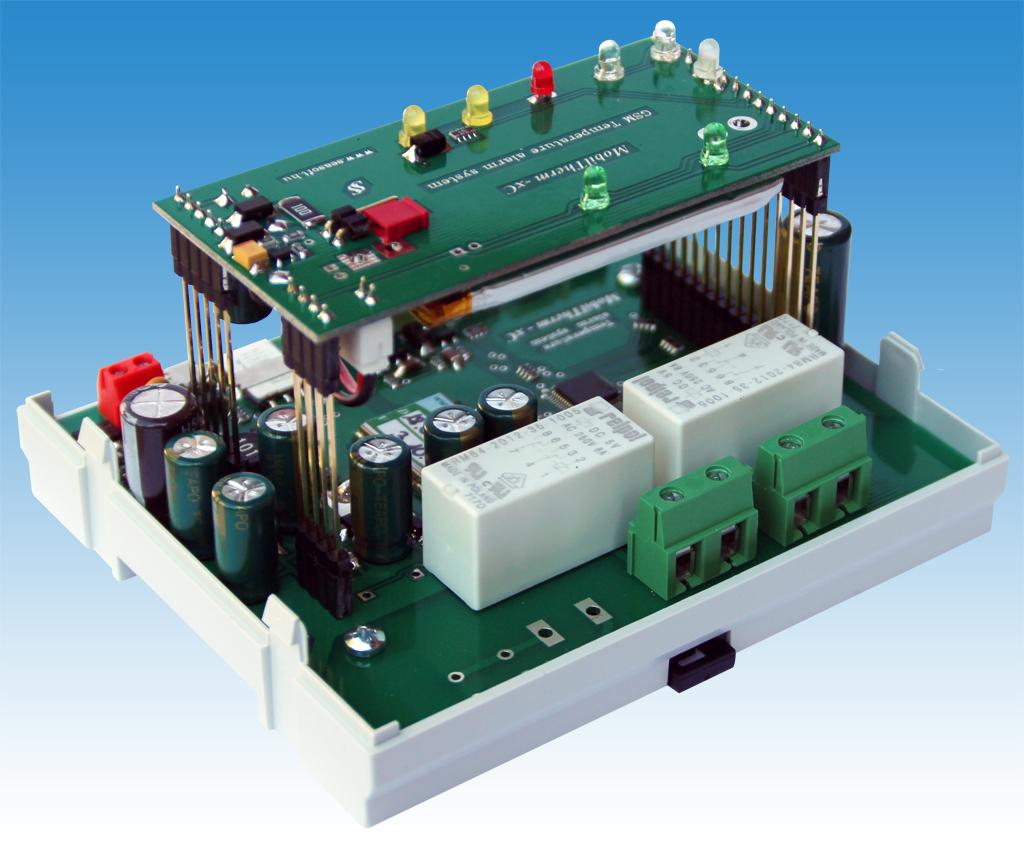

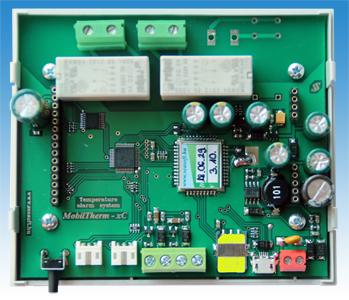

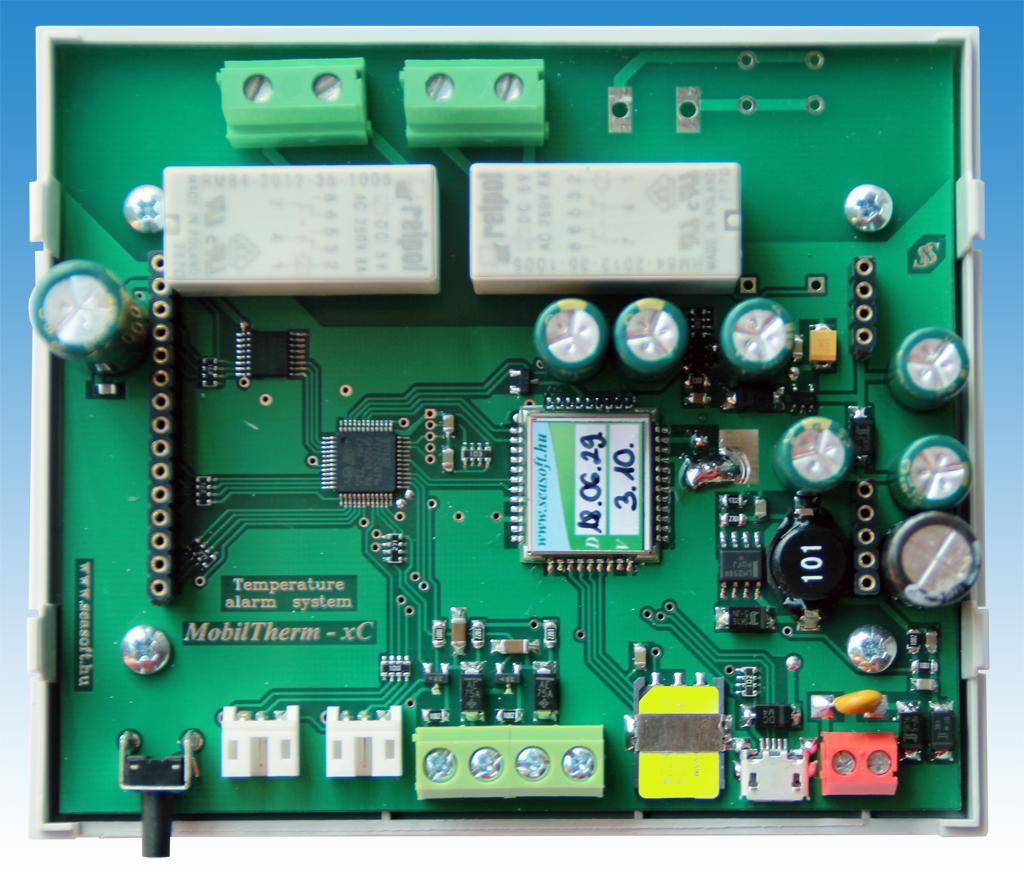

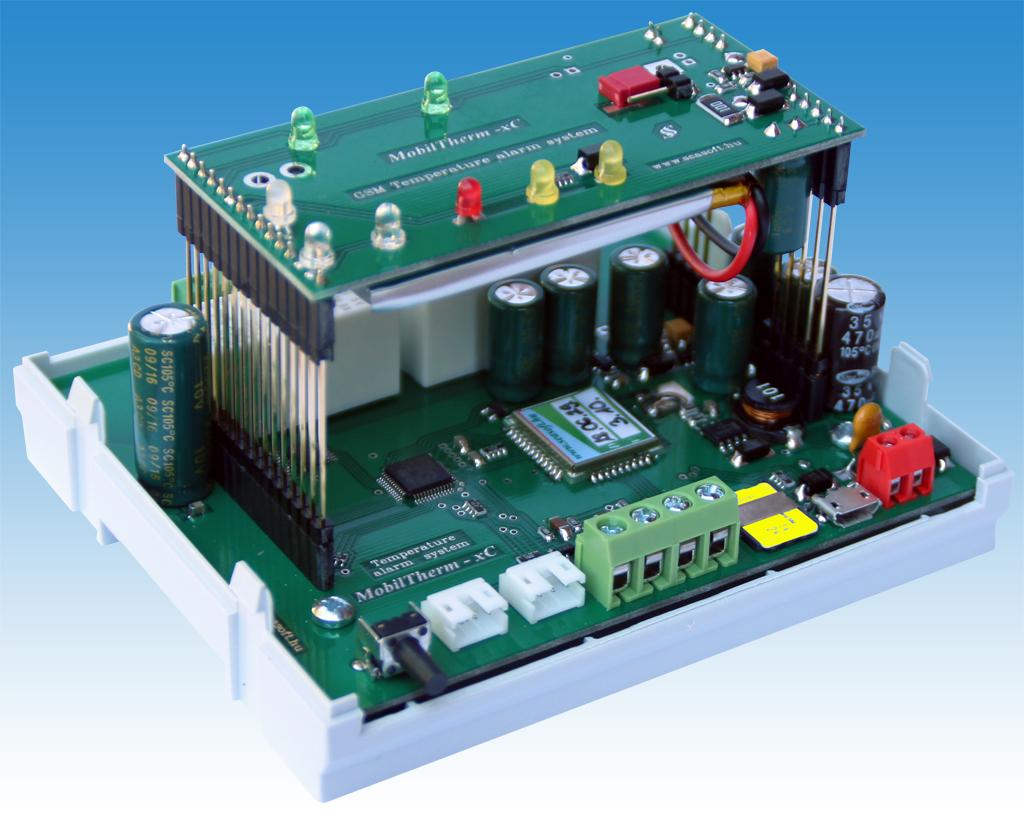

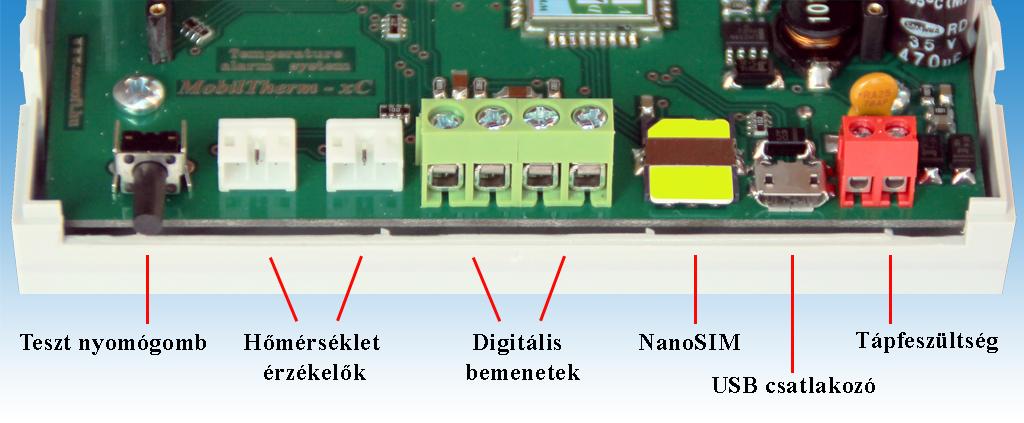

       A MobilTherm-2xC GSM hőfokriasztó független ipari GSM modullal, PIN-kódot nem igénylő előfizetéses vagy feltöltős nanoSIM kártyával működhet. A hálózatra feljelentkezés után minden beállított paraméter, így a bemenetek és kimenetek pillanatnyi állapota lekérdezhető. A programozó SMS-ek mindegyike az ellenőrizhetőség érdekében nyugtázásra kerül, hibás tartalmú SMS-re a válasz SMS is hibaüzenet lesz. A modul kikapcsolás után sem felejti el a beállított értékeket, sem bemenetek nevét sem a kimenetek állapotát, stb. így a tápfeszültség megjelenése után a modul működése ugyanott folytatódik. Az elektronika az ipari GSM modult rendszeresen lekérdezi, hálózati vagy térerő probléma esetén kikapcsolja, vissza-kapcsolja, hálózatra jelentkezteti, és ismét üzemképes állapotba hozza. A modul alján egy TESZT nyomógomb található. Ennek megnyomásakor teszt üzenet fog elmenni a konfigurációnak megfelelően, mely tartalmazza a legfontosabb paramétereket, a bemenetek és a kimenetek állapotát egyaránt. A modul kompletten ipari GSM modullal, mindig a legújabb működtető szoftverrel, derékszögű bot-, vagy külső mágnestalpas antennával kerül forgalomba.

GSM távhőmérő
GSM hőfokriasztó

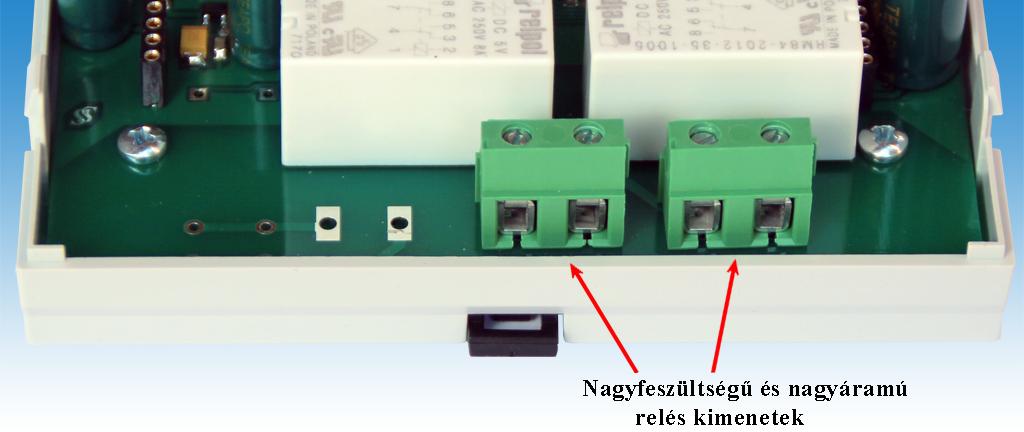

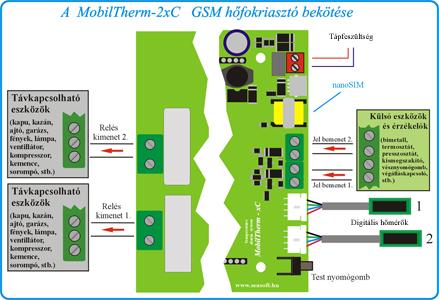

     A MobilTherm-2xC modul táplálása 10-30Vdc és 500mA egyenfeszültséggel történhet. A modul bemenetei feszültségmentes kontaktus hatására, a bemenetek 0V -ra (földre) kötésével kapcsolhatók. A kimenetek egyáramkörű NO relék, terhelhetőségük max. 230V, 8A. A két relé COM és NO pontjai, azaz a közös és a záró kontatktusok kerültek kivezetésre. A GSM modem SMA antenna csatlacsatlakozós, mely annak felső oldalán található. Ehhez felcsavarozható kicsi derékszögű bot antenna, vagy koaxiális kábelen lévő külső mágnestalpas antenna is szerelhető. A modul feszültségmentes kontaktusra aktiválódó bemenete galvanikusan nem leválasztott a modul belső áramköréről, így erre külső feszültség nem kapcsolható!
A modul tápfeszültség bemenete fordított polaritás ellen-, és túláram esetére 500mA biztosítékkal védett. A digitális hőmérő 3 eres árnyékolt kábellel csatlakozik fel a panelhez, -50C és +50C közötti működik, a két érték közt +/- 1C fok pontossággal. Alapesetben kb. 1m-es szerelt kábellel kapható, külön rendelésre hosszabb (maximum 10 méter) kábellel is felszerelhető.

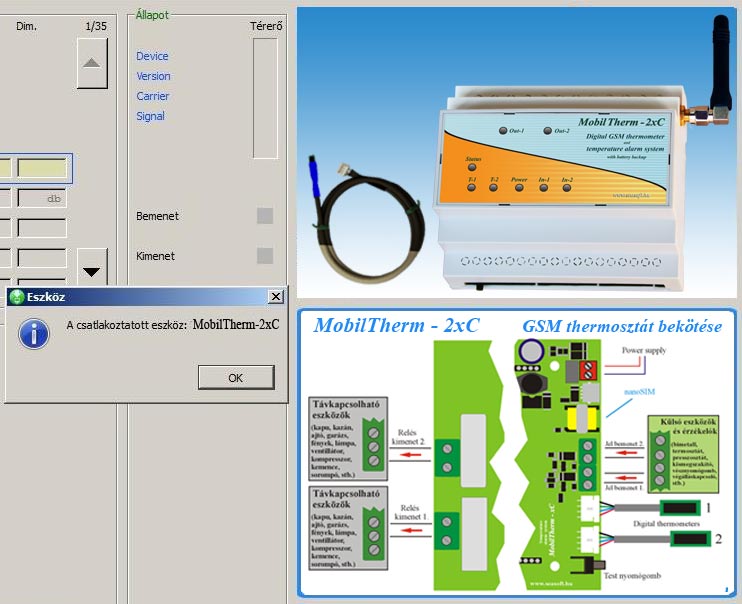

       A MobilTherm-2xC GSM modul felprogramozható, letölthető a "Unified" néven futó univerzális letöltő szoftverünkkel, annak microUSB portján keresztül. A feszültség alá helyezett, és a már hálózatra felje-lentkezett modult egy USB portra csatlakoztatva, a Windows XP, Windows-7, Windows-8 és Windows-10 alatt futó "Unified" program felismeri a MobilTherm / MobilSwitch / MobilArm / MobilGate / Mobilcar család minden elemét. Felismeri a modul típusát, melynek képe megjelenik a szoftverben és a monitoron is.
Mobil távhőmérő
hőfokriasztás sms-ben
Hőfok SMS-ben
SMS hőfokriasztás


      A hálózatra csatlakozott modul állapota, a ki- és beme-netek, a térerő, a szoftver verziója, stb. lekérdezhető az Állapot lekérdezés-re kattintással. A szoftverben a beállításokat szakmailag értelmezhető módon kell kitölteni. A modul microUSB portra csatlakoztatott állapota a letöltés és felolvasás állapota, ekkor a modul GSM kommunikációt nem tud folytatni! Javasolt a mezők gyári értékéi átírása, a helyes szintaktika megtartása érdekében. Az első telefonszám kitöltése kötelező, a további számok kitöltése opcionális. A programozás folyamán a szoftverben a memória tábla minden egyes mezőjéhez alul egy-egy magyarázó szöveg is tartozik. Ügyelni kell a mezők szintaktikailag helyes kitöltésére, és mindenképp kerülendő az ékezetes betűk és speciális karakterek használata. A telefonszámokat mindig nemzetközi formátumban kell beírni. A megszerkesztett adatok elmenthetők file-ba a későbbi ellenőrizhetőség vagy módosíthatóság érdekében.

      A MobilTherm-2xL SMS-ekkel is felprogramozható. Létezik általános lekérdező parancs, mely a készülék pillanatnyi állapotát adja vissza:

- lekérdező SMS:   #?*
- a válasz  SMS:    MobilTherm-2-xC Ver:1.145 T-MobileH Rssi:5 Ubat:12.3V A:1, Riaszto:0 Vizszintjelzo:0, Kazán:0 Boiler:0 Nappali szoba:+23.0 Konyha +22.0

A memória beíró parancsokkal az adott memóriahely (beállítások) írhatók át, a memória kiolvasó parancsokkal az adott memóriahelyen lévő beállítás kérdezhetó vissza SMS-ben. A kimenet állító paranccsal a relés kimenet állapota változtatható.

GSM hőmérséklet

Specifikációk:

Tápfeszültség: 10–35 Vdc
Átlagos áramfelvétel: 44 mA
Áramfelvétel elengedett relékkel: 27 mA
Áramfelvétel behúzott relékkel: 80 mA
Max. áramfelvétel: 195 mA
Max. feszültség a bemeneteken: 5 V
GSM hőmérséklet

Frekvenciasáv: 900/1800 MHz
Kommunikáció: SMS, voice
Antenna csatl.: SMA bot, kétnormás
Üzemi hőmérséklet: -30 ... +70 C fok
Doboz magassága antenna nélkül: 86 mm
Doboz magassága bot antennával: : 137 mm
Mágnestalpas antenna magassága: : 110 mm
Doboz szélessége:: 82 mm
Doboz vastagsága: : 68 mm
