MobilTherm-2ad - GSM alapú távjelző és hőfokriasztó modul
Gyógyszertárakba, laborokba hűtők leállás-, leolvadás- és hőfokriasztás céljára
Keltetők, szárítók, fóliaházak, stb. hőmérséklet ellenőrzésre, hőfokriasztásra
Boltokban, élelmiszerüzletekben hűtők, fagyasztók, vitrinek távfelügyeletére
Ipari klíma-, hűtő-, fűtő, szellőző rendszerek távjelzés-, távindítás-, és hőfokriasztásra
Családi házak hűtés-fűtés rendszereinek GSM alapú kiegészítőjeként
Lakókocsik és lakóautók hőmérséklet ellenőrzésére
Kommunikációs és meteorológiai konténerek hőmérséklet riasztására
Hálózat-, szolgáltató- és SIM-kártya független modul
A MobilTherm-202 GSM hőmérő utóda a MobilTherm-2ad hőmérséklet távmérésre, távjelzésre és hőfok riasztásra kifejlesztett ipari GSM alapú kombinált hőmérséklet monitor, mely 2 db külső digitális hőmérő modullal, 2 db záró kontaktusra aktiválódó feszültségmentes bemenettel, és 2 db egyáramkörös kisáramú relés kimenettel rendelkezik. Önálló egységként hűtőszekrényekhez, hűtőkamrákhoz, légkondicionált helyiségekbe, raktárakba, illetve temperált mezőgazdasági vagy állattenyésztési célokra szolgáló helyeken is jól alkalmazható. Az 1. számú relés kimenet mobiltelefonról SMS-ekkel kapcsoltatható ki-be bistabil (csak újabb SMS-re változó) állapotba, illetve a második kimenete pedig monostabil, azaz SMS hatására adott időre meghúzattatható, mely idő letelte után a 2. számú relé automatikusan kikapcsol. A modulhoz csatlakoztatható 2 db digitális hőmérő -50C és +50C fok között tud mérni. A beállított alsó és felső hőmérsékleti határokat átlépve a modul a felprogramozott felhasználói telefonszámokra SMS-t fog küldeni, és/vagy hívást indítani hasonlóan a megváltozott bemeneti állapotokról is. A felhasználók a hőmérsékleti riasztásról vagy a bemenet változásokról előre beállított tartalmú SMS-ben és a modul rácsengetése által értesülhet. SMS-ekkel vagy letöltéssel felprogramozott parancsokkal a két relés kimenetek állapota is változtatható.

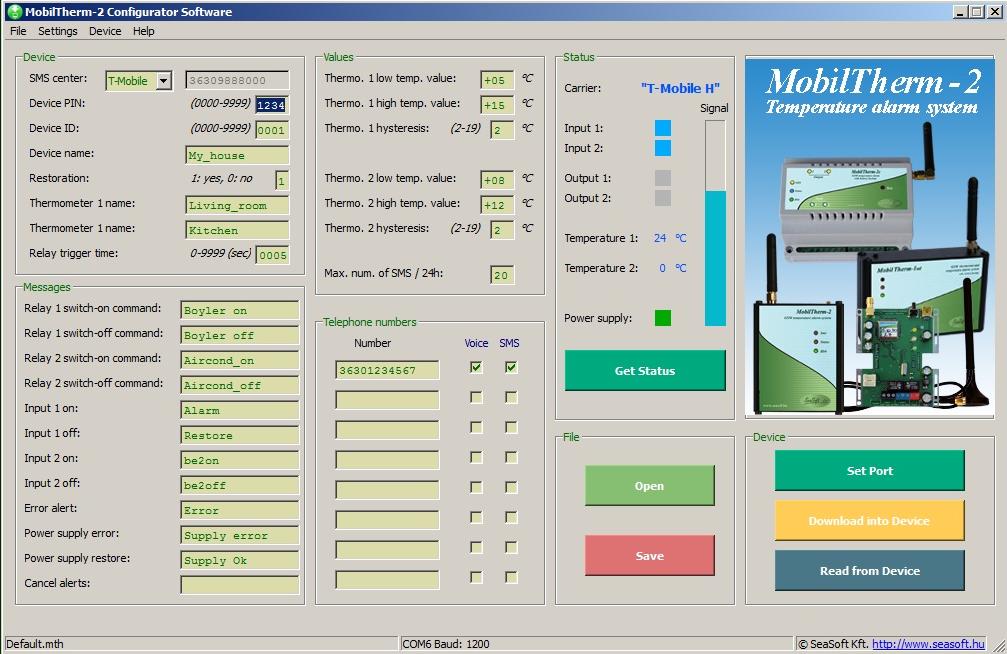

A MobilTherm-2ad GSM távhőmérő és hőmérséklet riasztó max. 8 számra programozható, így egy-egy esemény is a programozásának megfelelően 1-8 telefonszámra fog elmenni. Tápfeszültségként 8-30V közti egyenfeszültséget igényel. Felprogramozása az erre a célra szolgáló ingyenes letöltő szoftverrel számítógépről USB porton keresztül, vagy a modulra küldött néhány SMS segítségével könnyen elvégezhető. A két bemenet és a négy kimenet mindegyike egy-egy max. 16 karakter hosszúságú névvel elnevezhető, illetve meghatározható a két-két kimenet parancsa is, melyeket a modulra küldve a relék (bekapcsol vagy kikapcsol) végrehajtanak. A modul rendelkezik egy négy karakteres kóddal is, mellyel így elkerülhető, hogy illetéktelen a modult letilthassa, vagy esetleg átprogramozhassa. A modul belső időzítőkkel rendelkezik, melyek egy-egy SMS-sel indítva az egyik relé időszakosan kapcsoltatható, és a megadott időtartam letelte után automatikusan kikapcsol, így visszaáll eredeti állapotába.

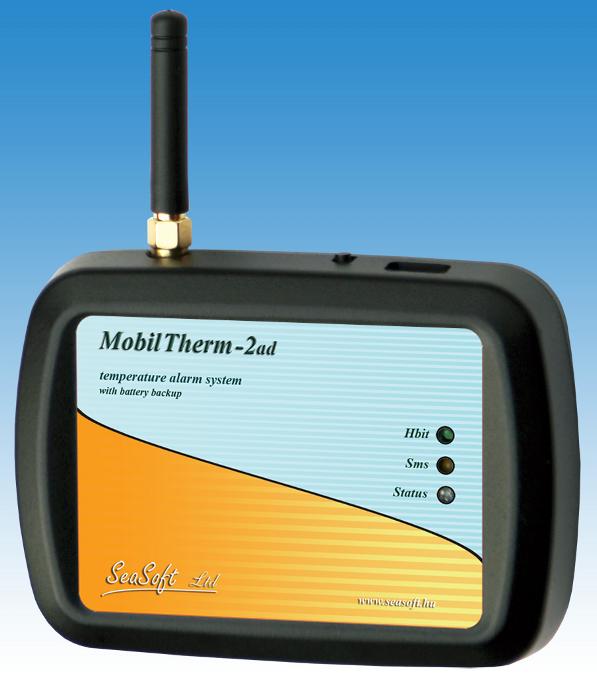

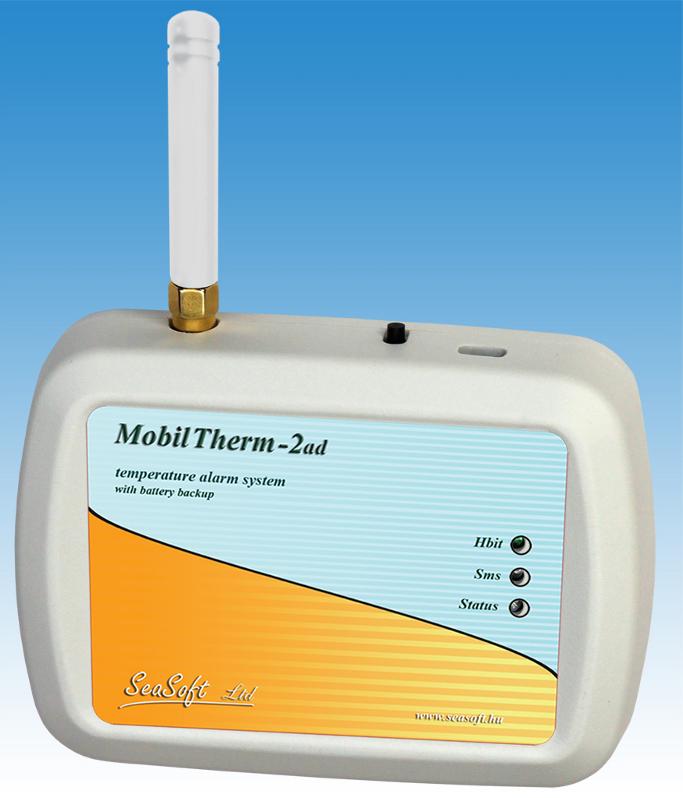

A MobilTherm-2ad GSM thermosztát család hőmérséklet távjelző és hőfok riasztó panel verziója MobilTherm-2a név alatt kompletten, bot antennával és belső hőmérővel együtt kapható. Külső mágnestalpas antennával szerelt verziója a MobilTherm-2ad külső hőmérővel szerelt. Bedobozolt és belső akkumulátors nagyáramú verziója C (DIN) sines változatban pedig MobilTherm-2c néven rendelhető.
Kifutott termék. Utódterméke: |
MobilTherm-2xL |

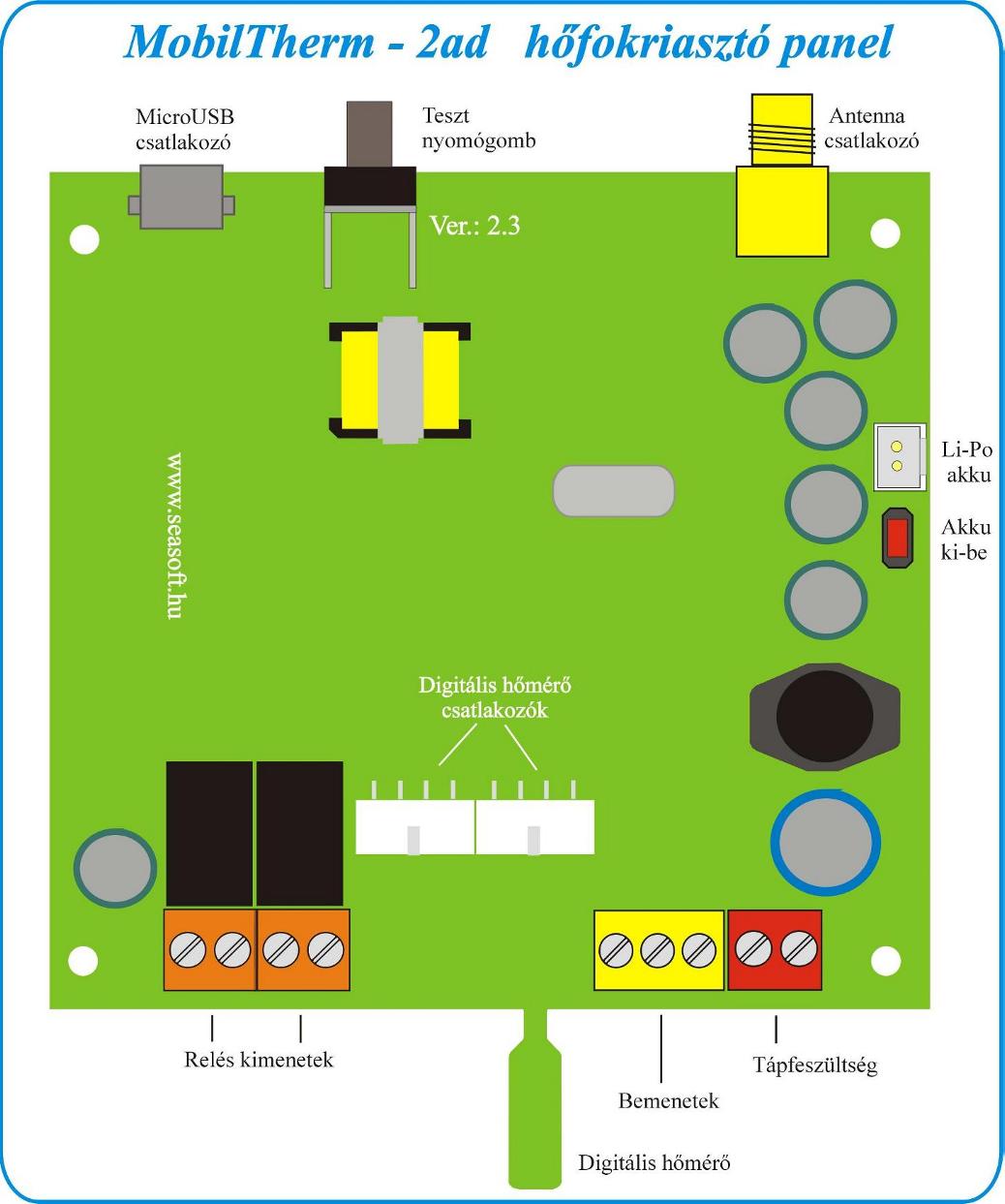

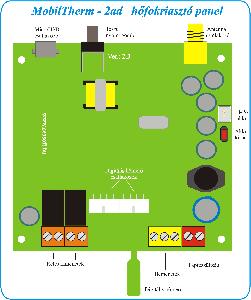

A panelen jelölt tápfeszültség csatlakoztatási pontokon 10-30V-os egyen tápfeszültséget igényel, a bemenetei 0V feszültség hatására, azaz a bemenetek földre kapcsolásával (kontaktus) kapcsolhatók. A bemenetek számozása a nyomtatott áramkörön jelölésre került. A kimenetek egy áramkörös NO típusú kimenetek, és terhelhetőségük max. 48V feszültség mellett max. 1A terhelőáram. A relék közös pontjai, valamint az egyik relé esetében az NO (alapállapotban nyitott), a másik relé esetében az NC (alapállapotban zárt) pontjai kerültek kivezetésre. A GSM hőmérő modul SMA antenna csatlakozással rendelkezik, mely a modul felső oldalán található. Csatlakoztatható mágneses talpas, és rövid bot antenna is.

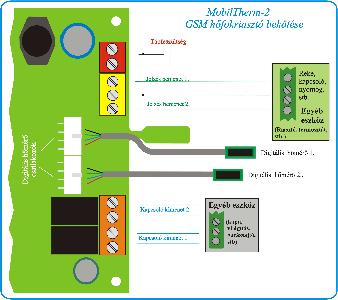

A MobilTherm-2ad bemenetei nagy impedanciás bemenetek, zavar- és túlfeszültség ellen védettek. A GSM távhőmérő bemenetre csatlakoztatott kapcsoló elem lehet, kapcsoló, jelfogó, relé vagy reed-relé. Tápfeszültség bemenete fordított polaritás ellen védett, és 500mA-es biztosíték is védi. Szabványos mini USB csatlakozón át programozható, azaz letölthetők vagy felolvashatók a számítógépre a modul épp aktuális beállításai. A digitális hőmérő -50C és +50C os határokon belül működőképes, és a tartományon belül +/- 0.5 fokos pontosságú. A modulhoz 2 db digitális hőmérő csatlakoztatható, max. 10 méter hosszú árnyékolt kábellel. Alapesetben kb. 60cm-es szerelt kábellel kaphatók, igény hatására kb. 6m hosszú kábellel is felszerelhetők. A hőmérő esetében technikai korlát a max. 6m hosszúságú kábeles csatlakoztatás, ezért max ilyen hosszú digitális szonda gyártható le. Írásos (email) megrendelésben jelezhető ha egyedi hosszúságú hőmérővel kérik a szállítást.
A MobilTherm-2ad SMS-ekkel is felprogramozható, de ezt a funkciót inkább egy-egy beállítás módosítására érdemes használni. Minden parancsot egy válasz SMS küldésével nyugtáz. A válasz SMS tükrözi a megváltoztatott paramétert, a kimenetek és bemenetek mindenkori állapotát. A modul bekapcsolásakor a bemenetek beolvasódnak és ezt veszi a készülék alapállapotnak. Riasztást az alapállapottól eltérő változások okoznak, és SMS-ben az új bemeneti állapot fog bekerülni. Programozáskor elősször az SMS központ számát kell megadni, különben a készülék nem válaszol a felprogramozási utasításokra. Programozáshoz a memóriatérképe ismerete szükséges, melyet a készülékhez mellékelünk. A MobilTherm-2d dobozos verzióihoz hasonló, belső Li-po akkumulátoros kivitel is vásárolható MobilTherm-2ad néven, ekkor a készülék tápfeszültség kimaradásokat (áramszünet) is jelzi.
Specifikációk:
| Tápfeszültség: | 10–30 Vdc |
| Nyugalmi áramfelvétel: | 22 mA |
| Áramfelvétel elengedett relékkel: | 22 mA |
| Áramfelvétel behúzott relékkel: | 80 mA |
| Max. áramfelvétel: | 180 mA |
| Hőmérő tartomány: | -50C ... +50C fok |
| Kimenetek száma: | 2 |
| Kimenetek terhelhetősége: | 40V 1A |
| Frekvenciasáv: | 900/1800 MHz |
| Kommunikáció: | SMS, voice |
| Antenna csatl.: | SMA bot, kétnormás |
| Üzemi hőmérséklet: | -30 ... +70 C fok |
| Panel hosszúság: | 114 mm |
| Panel szélesség: | 82 mm |
| Panel magasság: | 32 mm |
